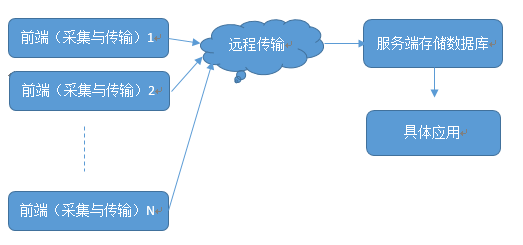

前端主要由信息采集模塊、通信模塊、供電電池組成 ，對數據進行實時傳送，傳輸服務端進行數據庫管理，客戶端可設定工作模式（工作或休眠）可以節省電量。數據中心可以對數據進行監控和觀察數據變化趨勢。
1.1 前端

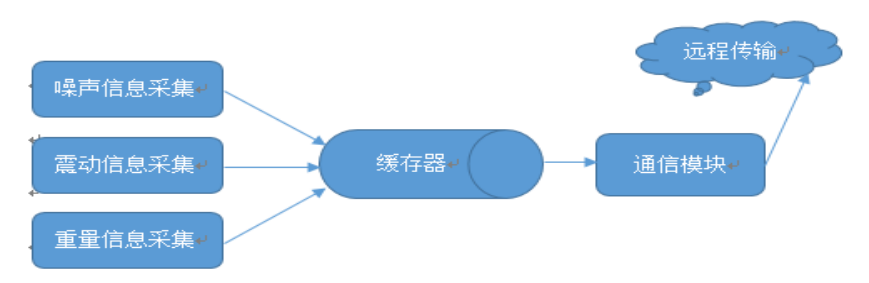

信息采集模塊的功能是負責測試點x、y、z三相振動（單向）加速度的信息的采集，完成后通過通信模塊（GPRS、3G、4G等）遠程傳輸?shù)椒?wù)端。
上圖緩存器的作用主要是為了減少傳輸數量，降低信息傳輸?shù)某杀尽?/span>
1.2 服務端
服務端主要就是數據存儲服務器，接收各地遠程傳輸數據。
服務端自備云端處理及用戶端數據處理。
1.3 后端上位機軟件
后端指客戶端監測系統功能：
1，服務端接收存儲數據進行處理,
2，現場傳感器工組模式進行控制，傳感器工作模式實時的傳輸數據，
3，上位機控制休眠模式，停止傳輸數據并處等待受控指令狀態等待下次喚醒功能。

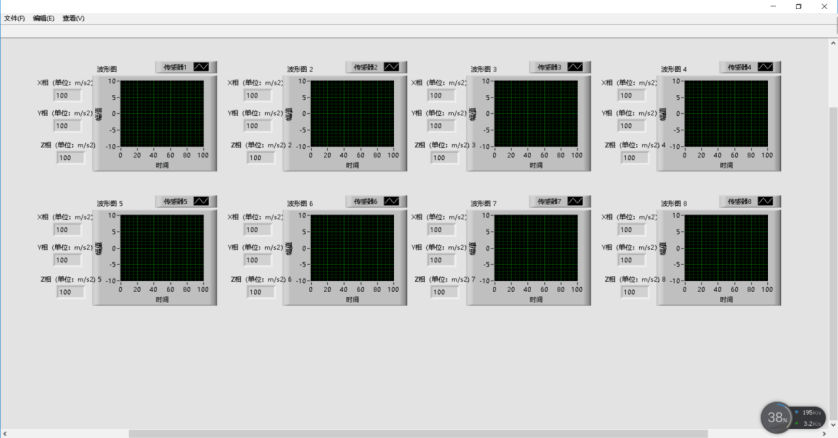

4，對現場傳來的數據進行實時顯示，
5，和波形呈現與歷史查看。
6，軟件預交、報警設定功能。
7，振動值手機短信發送功能。
1.4 總圖

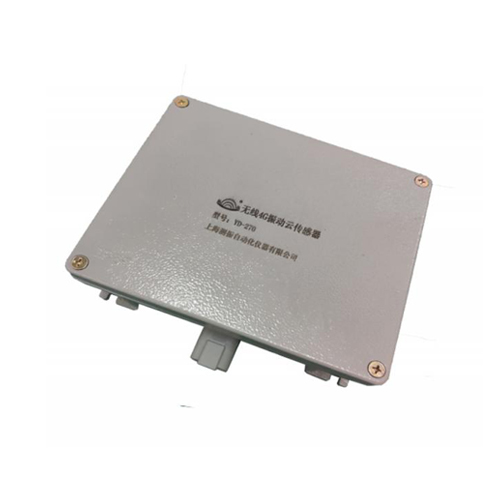

1. 內置全網通通信模塊，支持移動、聯通、電信全頻段網絡；
2. 支持以4G全網通為主通信方式，保證數據完整性和及時性；
3. 具有多路接口≥8；
4. 支持向三路以上地址發送含不同登錄信息的數據功能；
5. 支持遠程時鐘自動同步功能；
6. 具有自檢功能，定期上報電池電壓、溫度、信號強度、位置信息等自檢數據；
7. 具有閾值觸發功能，振動值敏感到設定超過閾值，自動將信息通過無線網關上報。
8. 支持接收并執行遠程控制指令，包括查看及設置數據發送間隔、查看及設置設備閾值、采集并查看當前測值、遠程重啟設備及獲取設備狀態；
9. 數據接口：具備RS485或RS232接口或RJ45接口或USB端口，可通過端口設置無線網關的有關參數。
10. 供電：太陽能板浮充蓄電池供電，單晶硅太陽能板，功率≥40W，免維護蓄電池，容量≥25Ah。無日照至少連續正常工作時間不少于30天。
11. 存儲：云端數據庫、采集頻率可自行設定原始觀測數據，
12. 三向傳感器量程：0 ~ 100mm/s；（量程定制）
13. 待機功率：≤100μA/3.7V；
14. 休眠狀態下可喚醒；
15. 自帶光伏充電；
16. 防護等級：IP62（傳感器）
17. 工作溫度：-25℃ ~ 85℃；
18. 振動速度變化觸發數據自動上報
19.上位機控制傳感器工作休眠狀態。

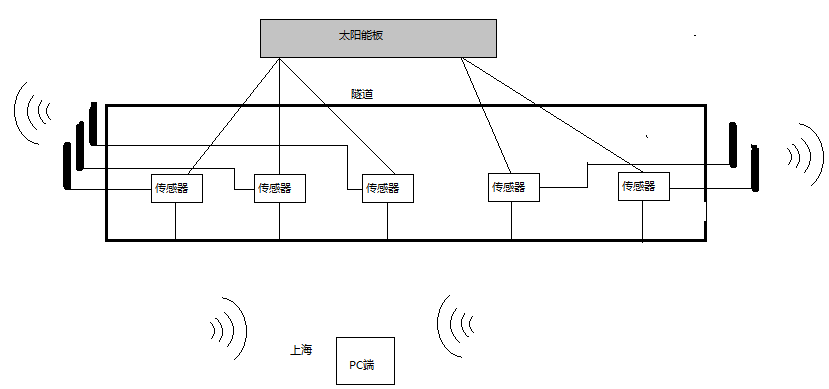

項目案例圖:
五：服務項目：
1）公司專人負責配合項目監測進行。
2）網絡傳輸問題造成信號傳輸中斷公司承諾24小時之內到達現場處理。
3）確保1次/月以上設備現場查看狀態。
