YD66旋轉機械狀態監測系統是上海測振自動化儀器有限公司推出的新一代基于藍牙傳輸網絡的振動監測系統。無線振動監測系統通過安裝在設備上的狀態監測裝置，獲得實時的加速度信號/速度/位移/溫度信號并進行藍牙通道傳輸；信號數據可傳輸?shù)剿{(lán)牙接收器，比如智能手機。智能手機上運行的振動在線監測軟件提供振動參數計算、實時數據顯示、趨勢數據顯示、提供歷史數據管理和自動報表功能，同時在振動異?；虺瑯?biāo)情況下進行報警提示。
可對旋轉設備垂直、水平振動、溫度進行長期、實時監測，數據傳輸至智能手機，通過分析中心，準確判斷旋轉機械設備不平衡、結構松動、不對中等常見故障。并且內置國標GB /T 6075.3-2001 (振動烈度)的狀態識別，可分析、預判、主動上傳設備狀態。
結構形式
振動信號采集：垂直方向
振動信號頻率范圍：加速度10Hz～5KHz；
速度10Hz～1KHz；
位移10Hz～1KHz；
參數描述
1 采樣速率1Hz～25.6kHz；
2 采樣點數最大4096；
3 采樣分辨率16bit；
4 數據存儲空間128kbyte；
5 采集信號類型：
加速度值（±50G）；
速度值；
位移值；
加速度時間波形；
速度時間波形；
位移時間波形；
電池電壓、低電壓報警；
溫度測量-40℃ ～ 85℃，測量精度±1%；
6 新增內置FFT算法 頻率分析
7 新增內置故障診斷 設備達到預警值傳感器同時發送故障數據
8 新增內置設備運轉報警功能
無線參數
1 工作頻段: ISM 頻段 2.402～2.480GHz
2 通訊傳輸速率12KB/s；
3 建筑物內傳輸有效距離小于等于40m，最大120m（視距）；
4 數據按需采集，可設置采集計劃；
其他參數
1 電池容量：電池單節1/2AA鋰亞電池，可充/不可充。
2 電池壽命：0.5～2年（根據傳感器數據采集頻度有所不同）；
3 防護等級：IP65，表面耐腐蝕；
4 防爆等級：EXiaⅡBT4；
5 外形尺寸：36（直徑）×52（高度）mm；
6 安裝方式：磁吸座/M5螺紋安裝可選；
7 藍牙手機同步接受功能（特殊訂貨）
YD66旋轉機械狀態監測系統是上海測振自動化儀器有限公司推出的新一代基于藍牙傳輸網絡的振動監測系統。無線振動監測系統通過安裝在設備上的狀態監測裝置，獲得實時的加速度信號/速度/位移/溫度信號并進行藍牙通道傳輸；信號數據可傳輸?shù)剿{(lán)牙接收器，比如智能手機。智能手機上運行的振動在線監測軟件提供振動參數計算、實時數據顯示、趨勢數據顯示、提供歷史數據管理和自動報表功能，同時在振動異?；虺瑯?biāo)情況下進行報警提示。
關鍵部件

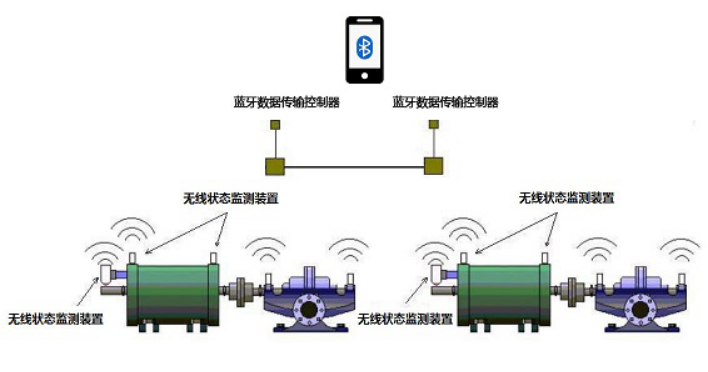

旋轉機械狀態監測系統由振動狀態監測裝置、智能手機組成。關鍵設備描述如下：

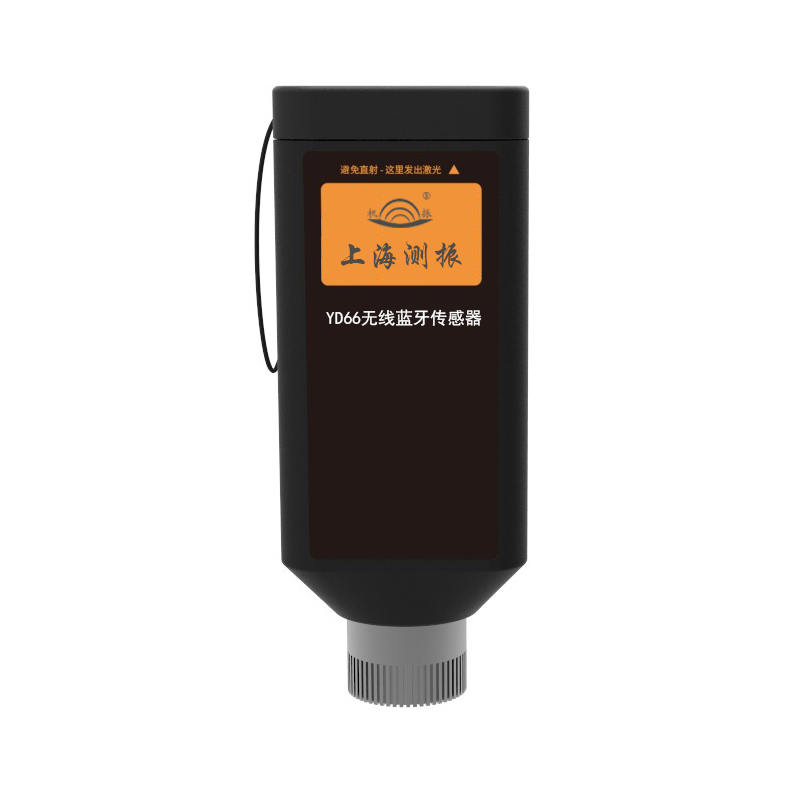

1.帶藍牙模塊的無線振動傳感器：主要負責振動以及溫度等信號的采集。其包括了一維、三維高精度加速度傳感器、溫度傳感器、鋰電池、AD采集模塊、無線收發模塊以及嵌入式主控芯片。設備采用全鋼外殼保護及定制底座，可快速安裝于各種旋轉設備的軸承外殼上。

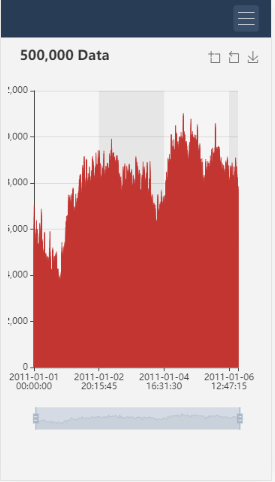

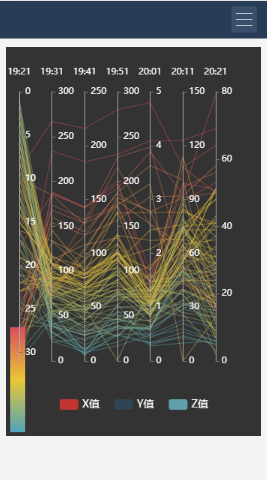

2. 手機監測軟件：主要負責振動參數計算、實時數據顯示、趨勢數據顯示、提供數據管理和自動報表功能，同時在振動異?；虺瑯?biāo)情況下進行報警提示。
