一、系統介紹
YD260旋轉機械狀態無線監測系統是上海測振自動化儀器有限公司推出的基于無線傳感網絡的振動監測系統。無線振動監測系統通過安裝在設備上的無線狀態監測裝置，獲得實時的加速度信號/速度/位移/溫度信號并進行無線通道傳輸；無線數據傳輸控制器接收裝置的無線信號并通過以太網等方式進行數據轉換傳輸?shù)焦た貦C，工控機上運行的無線振動在線監測軟件及PMS系統對數據進行振動參數計算、實時數據顯示、趨勢數據顯示、提供歷史數據管理和自動報表功能，同時在振動異常或超標情況下進行報警提示。

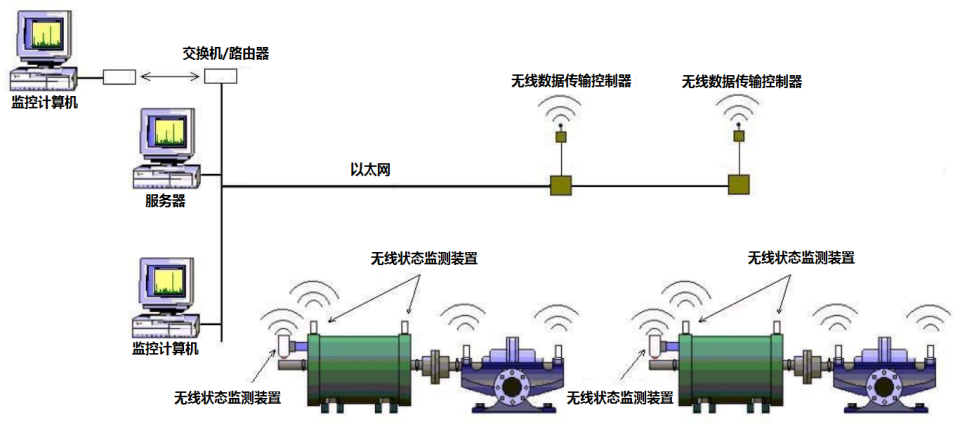

圖1.1 系統構成
二、關鍵部件
旋轉機械狀態無線監測系統由無線狀態監測裝置、無線數據傳輸控制器以及后臺監控主機組成。關鍵設備描述如下：

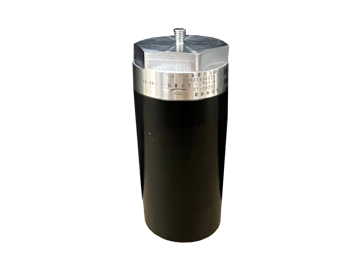

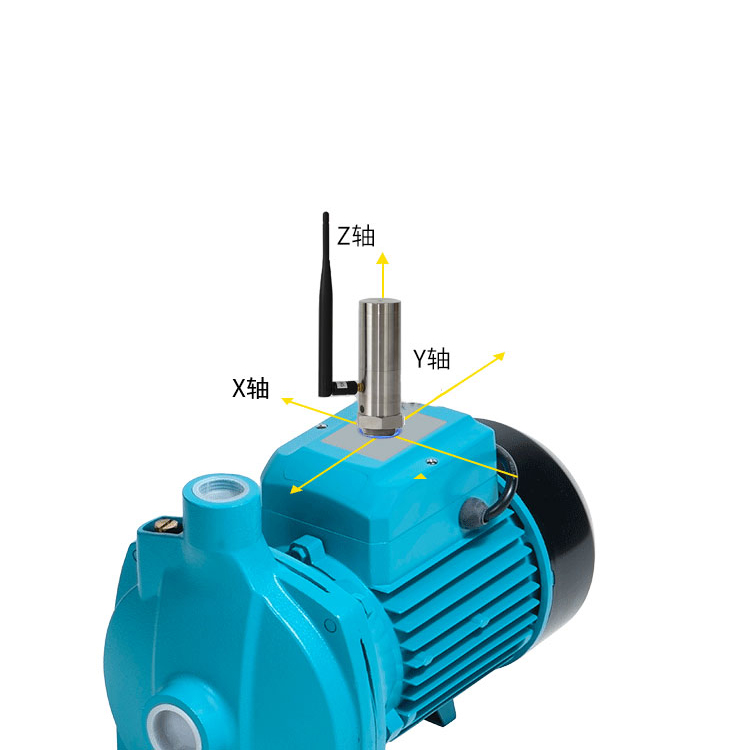

1、無線振動溫度變送器：主要負責振動以及溫度等信號的采集。其包括了一維、三維高精度加速度傳感器、溫度傳感器、鋰電池、AD采集模塊、無線收發模塊以及嵌入式主控芯片。設備采用全鋼外殼保護及定制底座，可快速安裝于各種旋轉設備的軸承外殼上。
圖 1.2 無線振動傳感器節點
2、無線數據傳輸控制器：主要負責監測主機與無線狀態監測裝置之間的數據上傳和下達。
圖 1.3 無線數據傳輸控制器
3、后臺監測主機：主要負責振動參數計算、實時數據顯示、趨勢數據顯示、提供歷史數據管理和自動報表功能，同時在振動異?；虺瑯饲闆r下進行報警提示。
無線數據傳輸控制器介紹：
無線數據傳輸控制器是旋轉機械狀態無線監測系統的重要組成部分，負責上位機軟件與下位機的通訊。

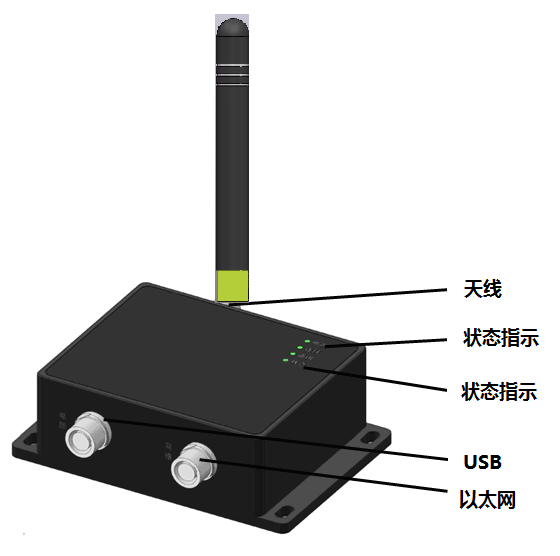

儀器外觀示意圖
接線說明
安裝說明
安裝說明：使用抱箍、螺栓安裝在立柱上或者直接用螺絲安裝在固定平面上，安裝高度應盡可能高。

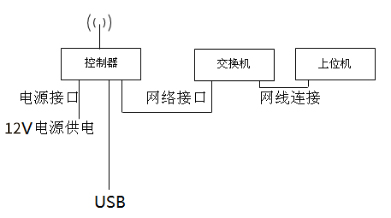

接線說明：按圖3.2連接。
指示燈說明：電源燈亮起表明儀器供電正常，狀態燈亮起表示儀器與下位機通訊。
亮燈說明：
1) 電源指示燈的功能檢驗：當控制器連接電源后，電源燈一直顯示綠色。
2) 連接指示燈的功能檢驗：當控制器連接電源，連接交換機后，連接燈一直顯示綠色。
3) 通訊指示燈的功能檢驗：當控制器與下位機有信息傳輸時，通訊指示燈亮；傳輸結束時熄滅。
4) 狀態指示燈的功能檢驗：
a) 當軟件向儀器發送命令或儀器上傳數據時狀態指示燈亮；
b) 當儀器與監測器有信息傳輸時，狀態指示燈亮，傳輸結束時熄滅。
性能指標
1) 傳輸距離：150m（空曠可視距離）；
2) 供電：USB供電或外部電源供電（5V）DC；
3) 通訊：USB與采集計算機通訊，以太網方式與網絡服務器通訊（正在完工），無線方式與監測器通訊；
4) 尺寸（不含天線）：160mm（長）×120mm（寬）×35mm（高）；
5) 重量：96g（不含天線）；
6) 工作溫度：-20～60℃；
7) 防護等級：IP65以上；
振動在線監測系統（以下簡稱 VibMonitor）是由上海測振自動化儀器有限公司自主 設計、研發的，用于支持公司不同硬件平臺的綜合軟件管理平臺，該軟件支持公司的 YD260、YD285、8/16/32 通道采集器等多系列硬件產品。下圖為 VibMonitor 的主要功能。
振動在線監測系統技術架構圖
功能說明

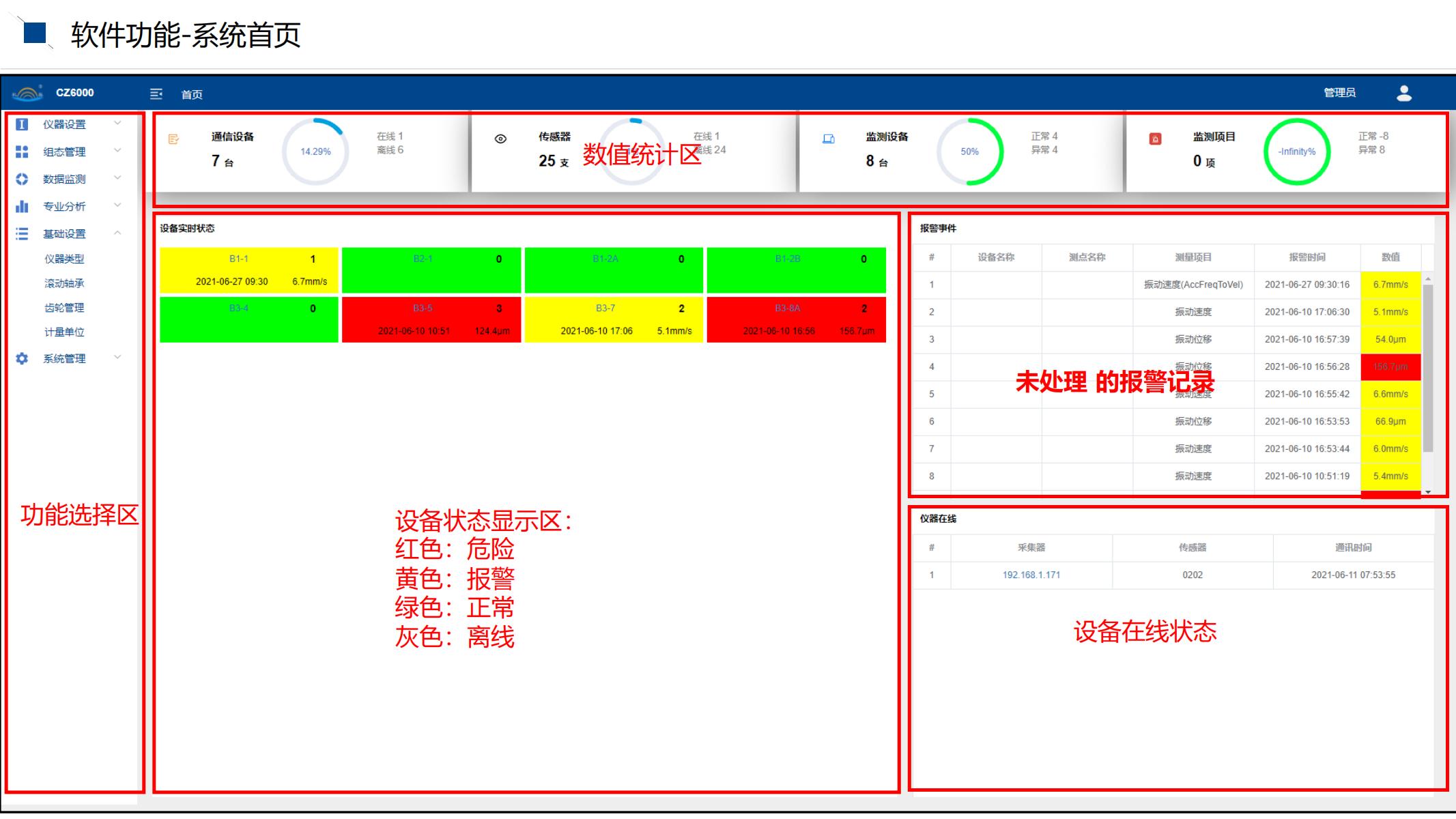

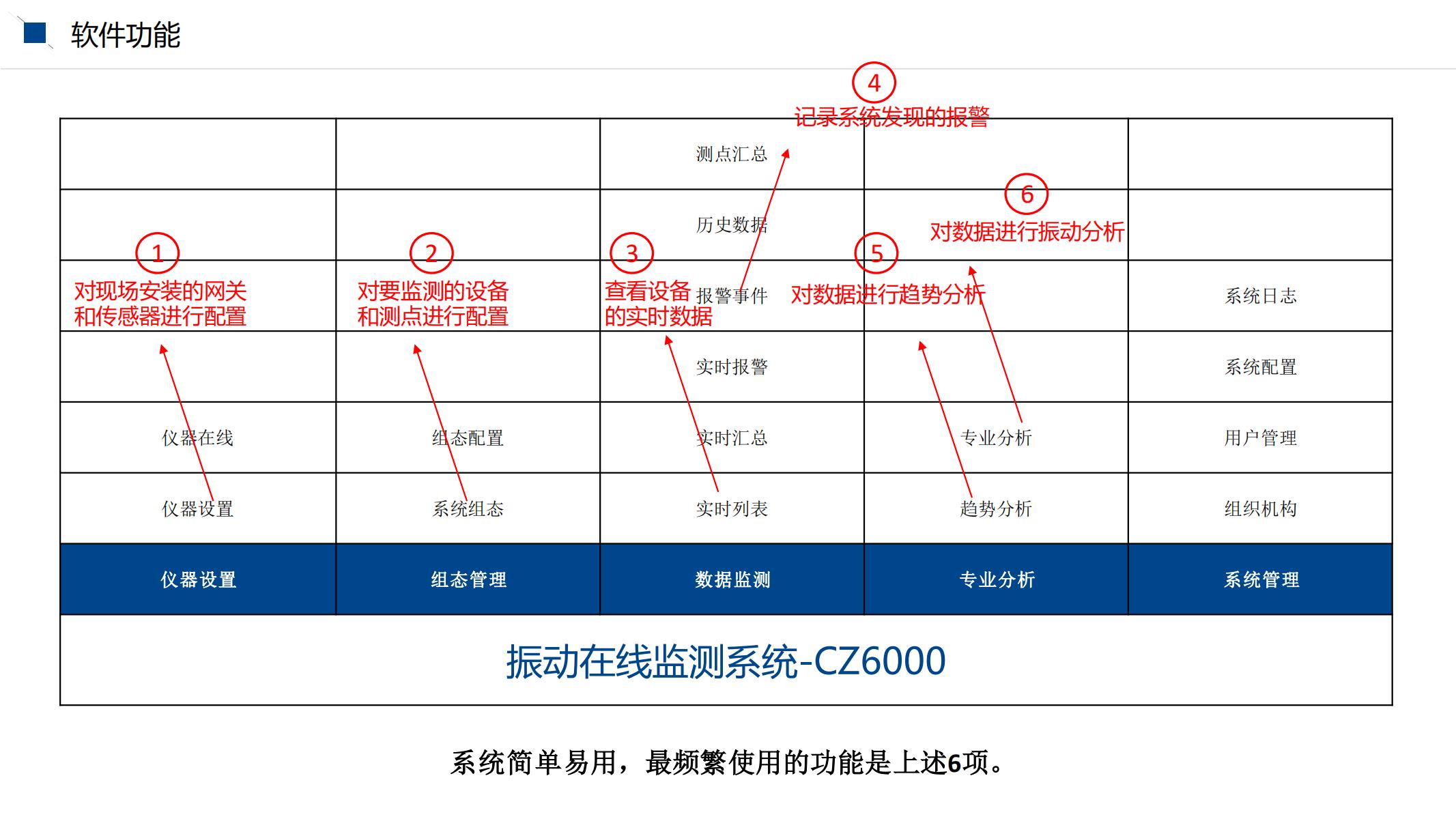

“振動在線監測系統”主要由儀器設置、組態管理、數據監測、專業分析、基礎設置、系統管理等主要功能模塊。下面按模塊進行簡述。
? 主題顏色測號：#4678CB。
? 整體頁面布局為上下結構。下面內容區域分為左右結構；
? 上部分標題欄包含：logo、英文名稱、活動菜單路徑、登錄人員名稱、系統等處 按鈕等；
? 下部分內容區左側為菜單結構；
? 下部分內容區右側為具體的頁面展現內容
儀器設置
? 支持三種類型的采集器：YD260,YD285,8/16/24 通道采集器；詳情參見“基礎管理”-“儀器類型”管理
? 儀器支持新增，修改，刪除，復制功能，其中復制功能可以將采集板、通道信息進行復制；
? 根據不同的采集器類型具有不同的通道配置方式；
? YD260 系列采集器支持的是無線溫振傳感器；
? YD285 系列采集器支持的是無線振動傳感器；
? 8/16/24 系列采集器支持各種類型的傳感器，具有采集板支持功能；
? 針對 YD260 系列采集器，支持批量設置上傳事件間隔；

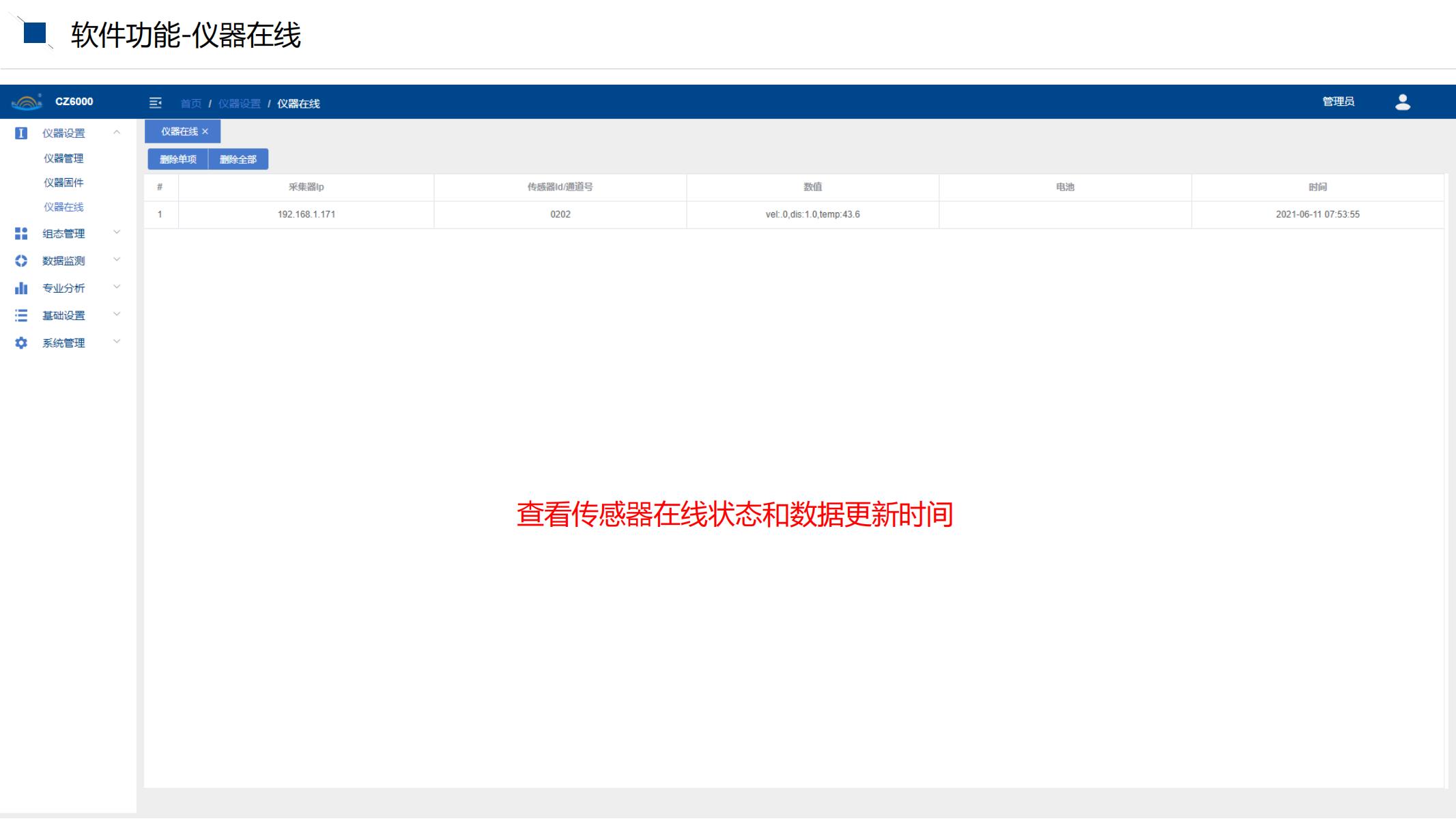

儀器在線
支持對采集器和傳感器在線狀態的查看。
系統組態

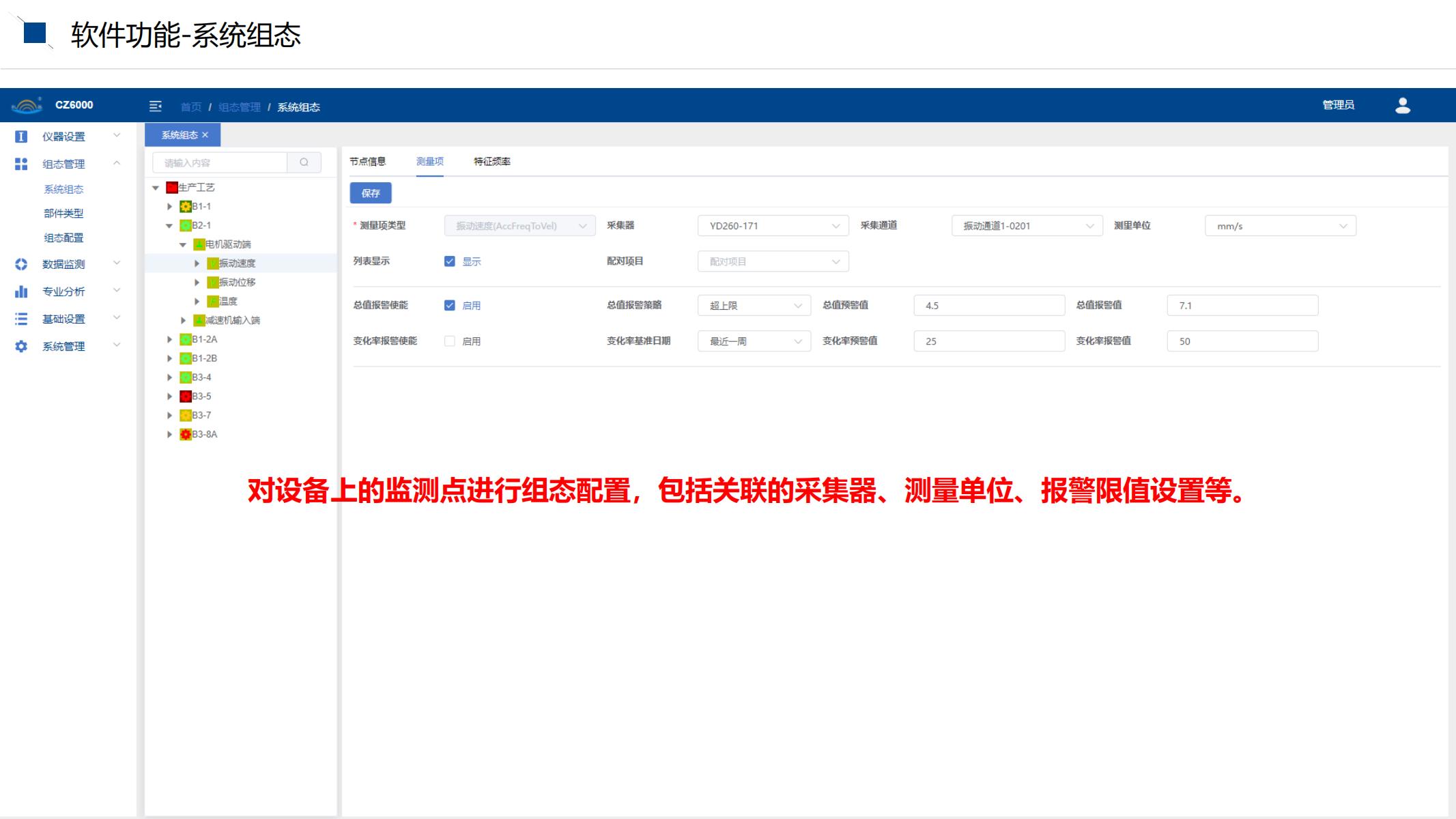

? 系統組態支持節點、設備、測點、測量項四級；每級都有自己的屬性；
? 節點層：負責組織整個系統組態；
? 設備層：定義具體的設備；
? 測點層：定義每臺設備要監測的點；
? 測量項：是整個組態的重點，定義我們要監測的具體內容；
? 測量項：數據來源有采集器和 OPC;
? 測量項：數據類型包括以下幾種

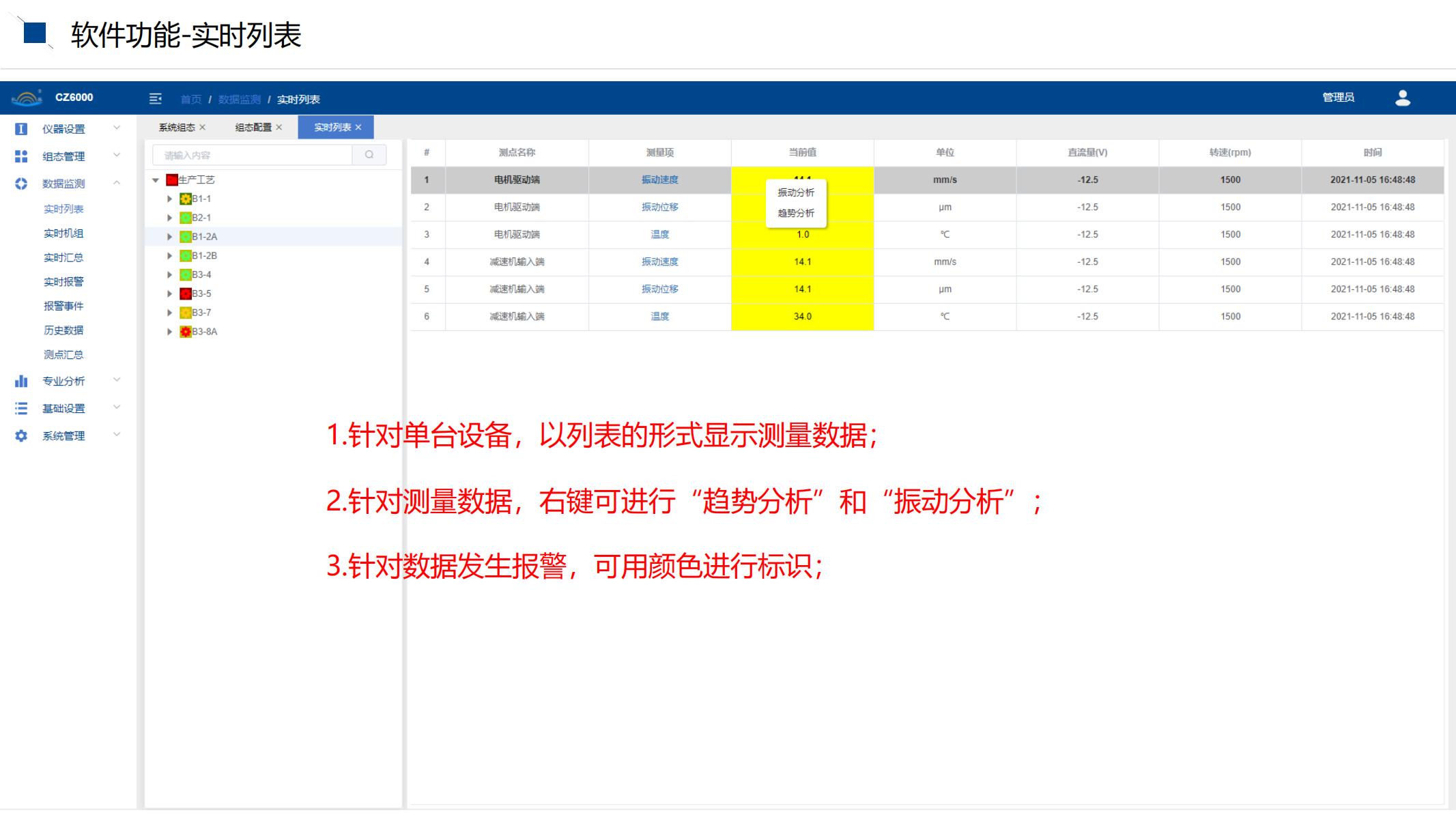

實時數據
? 左側樹形結構從節點，設備，測點，測量項，自上而下，逐層展示了整個組態結構的報警狀態；
? 所有有左側組態樹的頁面都可以看到設備的實時狀態；
? 報警狀態是按照有未處理的報警事件的狀態確定的；
? 支持對實時數據進行維護管理。

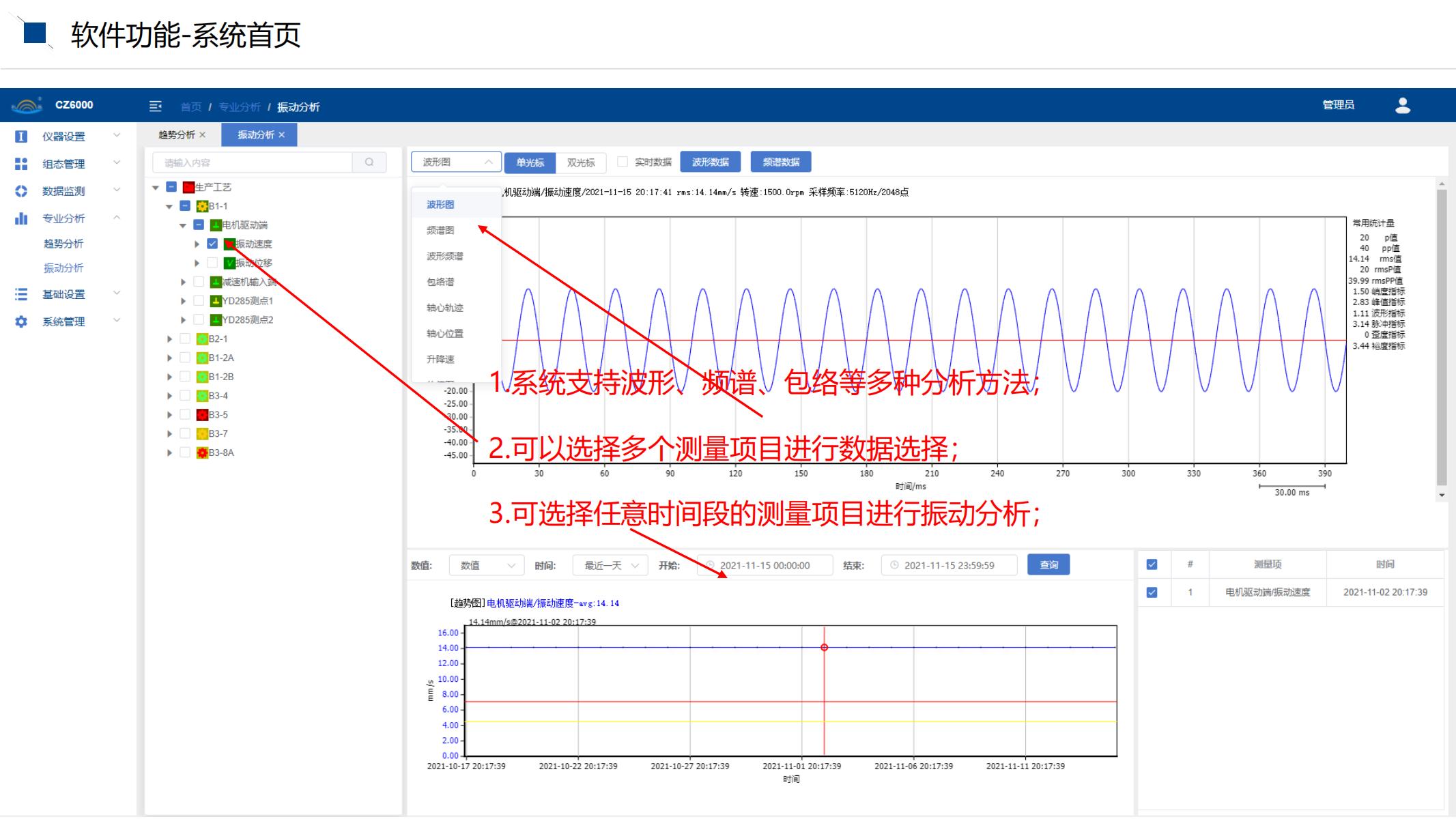

? 在實時數據的每條數據上可方便的進行振動分析和趨勢分析
實時匯總

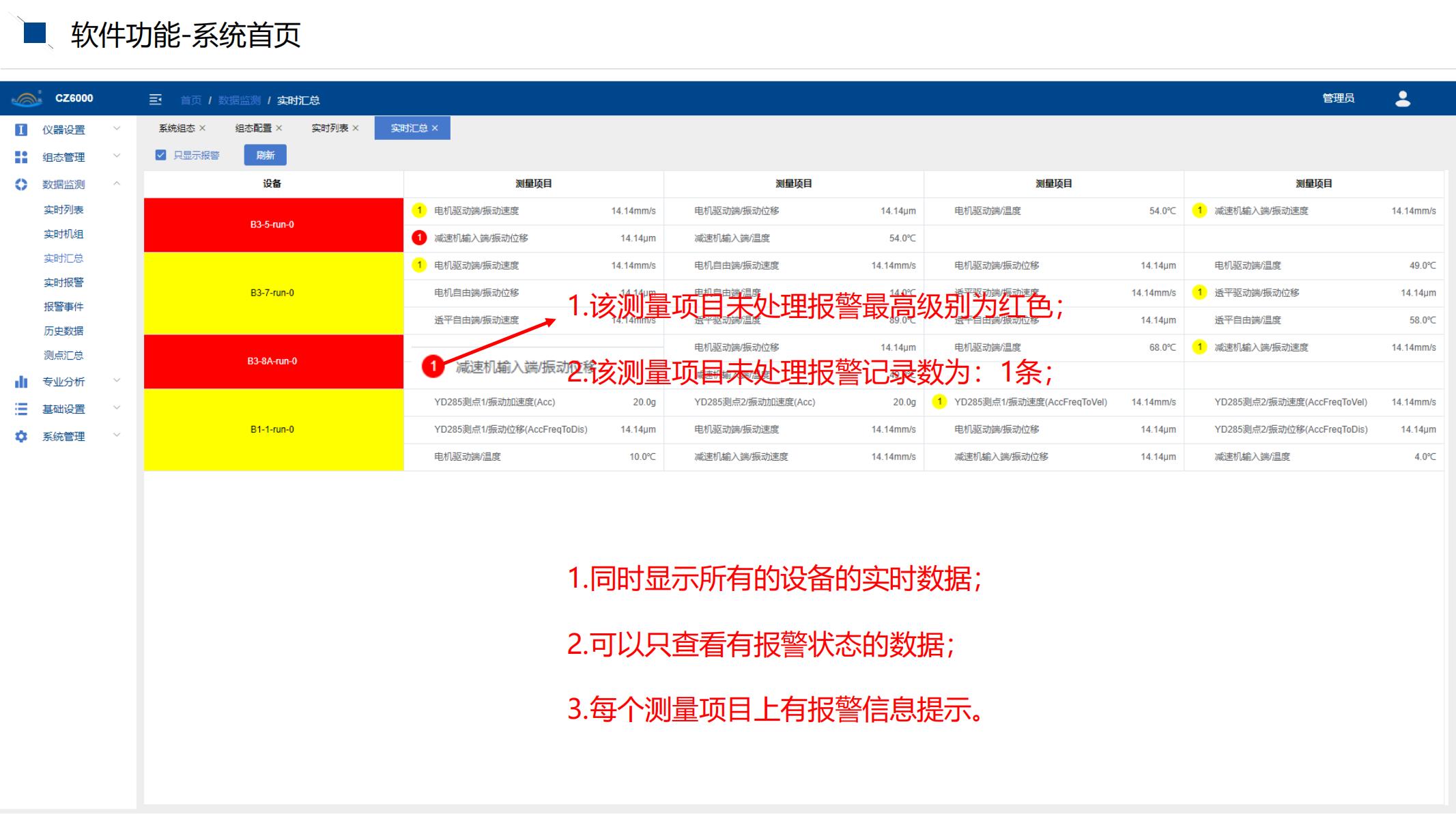

? 實時匯總功能以設備為單位，將該設備下的所有數據進行匯總展示；
? 用戶即可以看只有報警的數據，也可以看所有的數據；

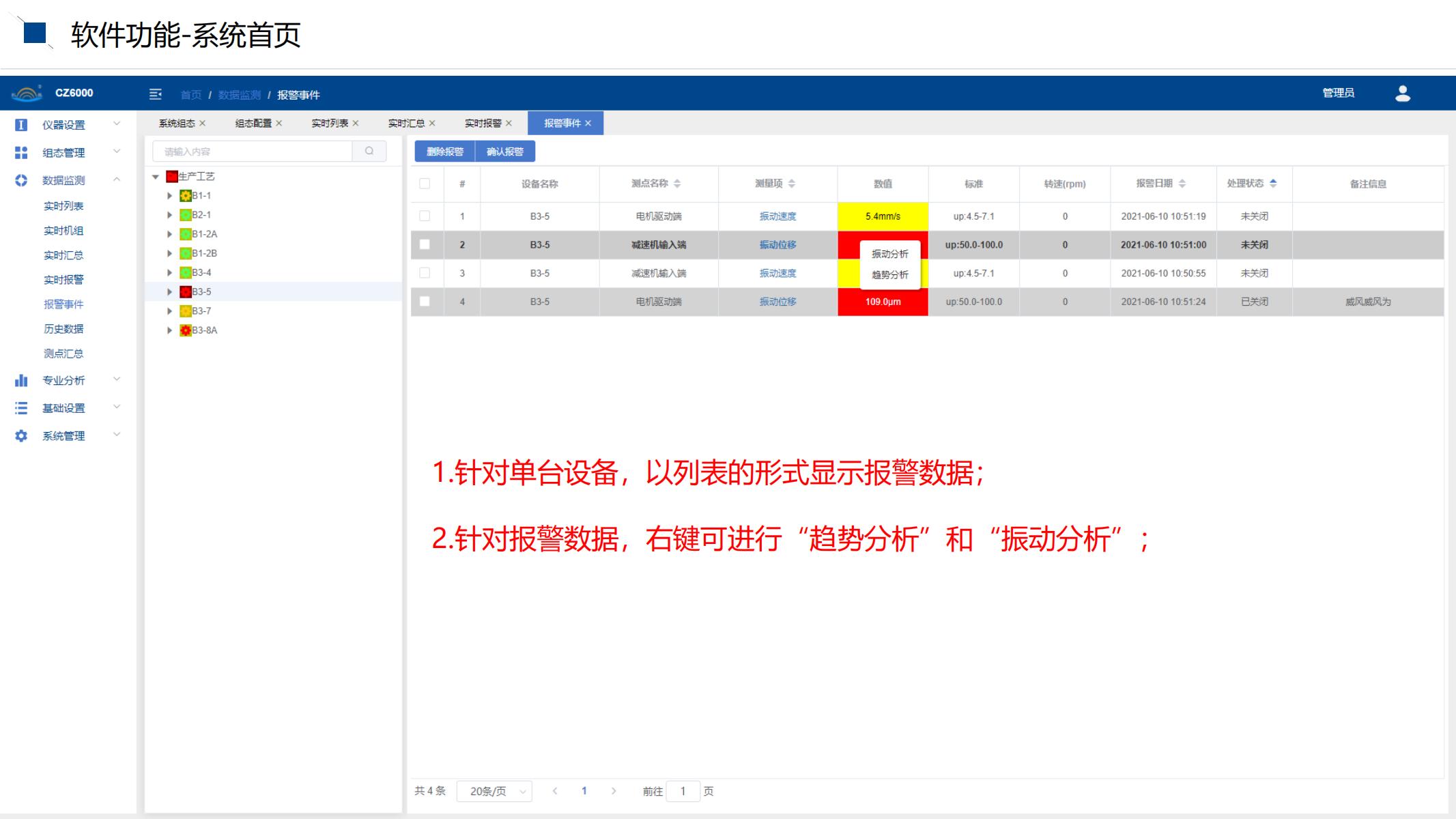

實時報警
? 針對設備報警有幾種狀態：
? 之前發生過報警：報警已經關閉；
? 之前發生過報警：報警未被關閉；
? 之前發生過報警：現在不報警了；
? 之前發生過報警：現在還報警；
實時報警功能，是以時間維度，查看當前時間是哪些設備的哪些測點還在報警

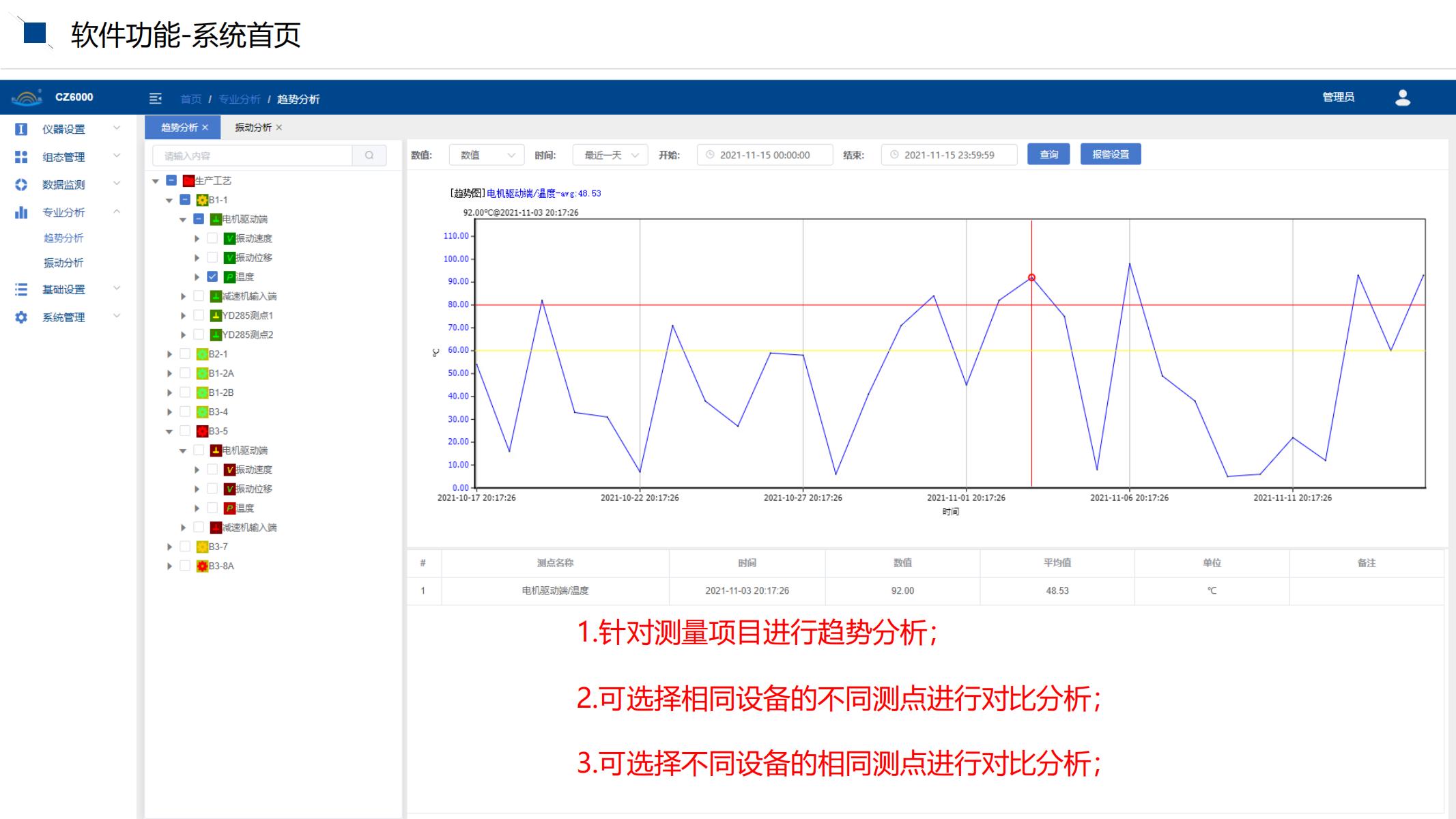

趨勢分析
? 支持不同機組下的不同測點或相同測點下的不同測定的多組數據進行趨勢分析；
? 支持不同單位的數據在同一個趨勢圖中展示；
? 為了保證展示效果與展示效率，趨勢數據的展示支持不同級別分辨率的自動調
節，展示的數據要能全面反映趨勢，要包括最大值，最小值，平均值等；
? 支持長時間跨度的趨勢數據查詢，并且不能影響查詢效率；
? 支持用戶在復選框選擇不同測點，右側趨勢圖自動加載該測點數據；
? 支持用戶自定義時間段進行趨勢圖的查看；
? 支持在報警、實時數據、歷史數據等頁面，彈框關聯顯示趨勢圖，方便用戶操作；
