● 概述
YD280 數字振動傳感器內置數字處理器（DSP）的，帶有RS485標準工業總線的振動傳感器，它能將機械振動信號直接轉換為數字化波形數據，并通過傳感器的RS485接口傳送到計算機處理。
● 特性
傳感器可將多達64個振動傳感器可以連接成一個振動測量網絡，連接到這個網絡的主機（如PC計算機）可讀取振動數據，并對數據進行分析和處理。
● 應用
工業布線局限場合，如井下風機、泵群、設備技改新增振動監測。免于繁瑣密布信號線環境。
● 振動測量范圍： 最大加速度 ±50g
最大振動速度 200mm/s
最大振動位移 8mm
● 傳感器類型：加速度
● 振動傳感器：壓電式
● 輸出方式：485輸出
● 頻率范圍：10Hz～5,000Hz（加速度量）
10Hz～1,000Hz（速度量/位移）
● 速度方向：從底部到傳感器（正向）
● 振動分辨率：12位
● 采樣速率：12.8kHz
● 環境溫度：-40℃~+85℃
● 非線性：0.2%（全量程）
● 供電電源：+12~+24Vdc
● 數據接口：RS485標準工業總線
● 最多聯網傳感器數量：64個
● 報警接點容量：DC28V 3A
● 繼電器狀態：常開
● 可承受最大沖擊力：2000g
● 壓電材料：PZT-5
● 防護等級：Ip67
● 重 量: 約450g
● 動態范圍：﹤70dB
● 外殼材料：304不銹鋼

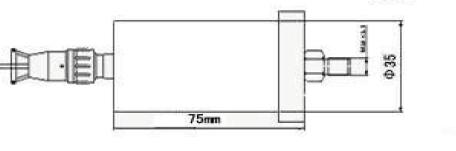

● 外形尺寸

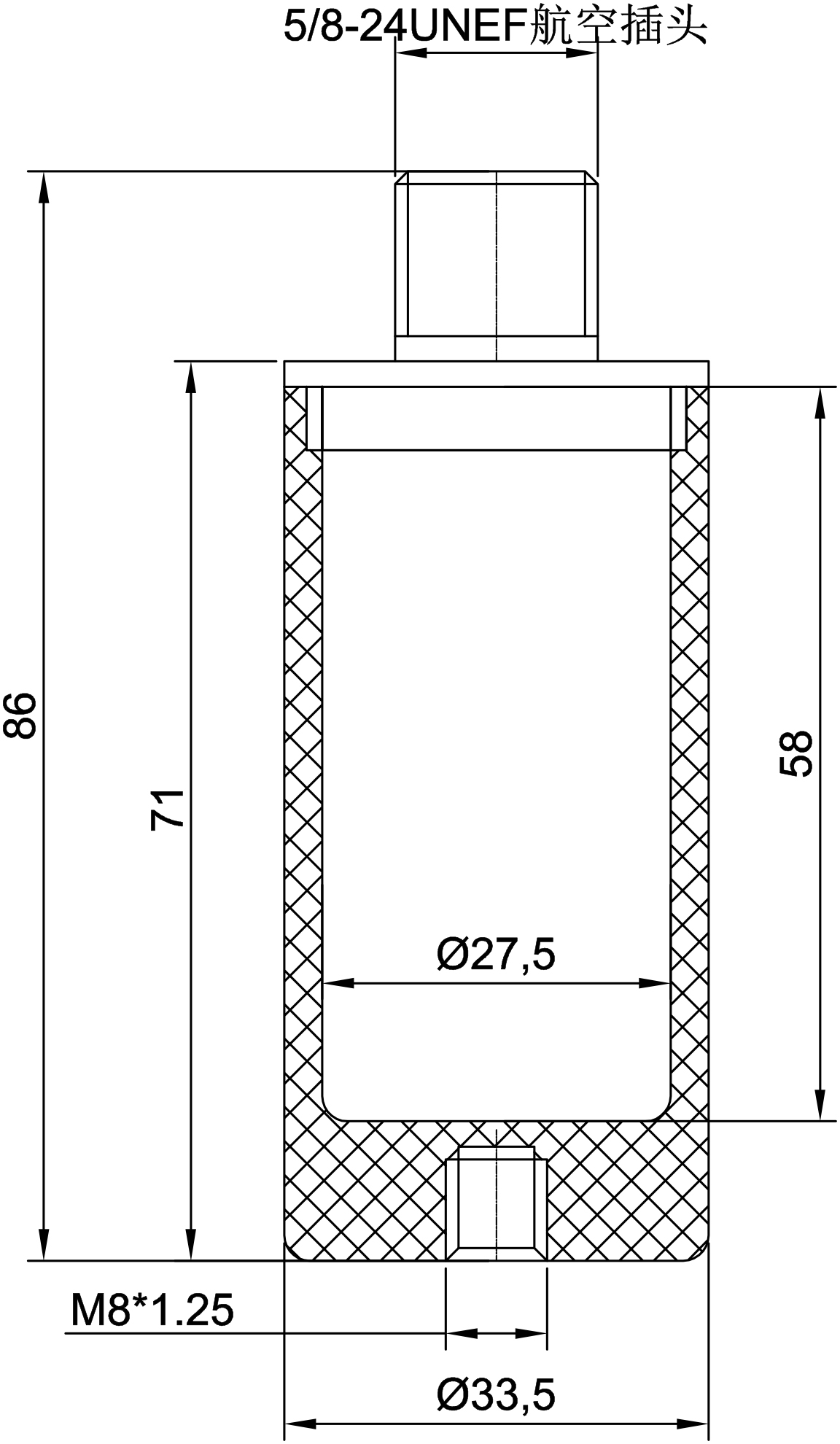

圖1 產品尺寸圖
電纜引線說明

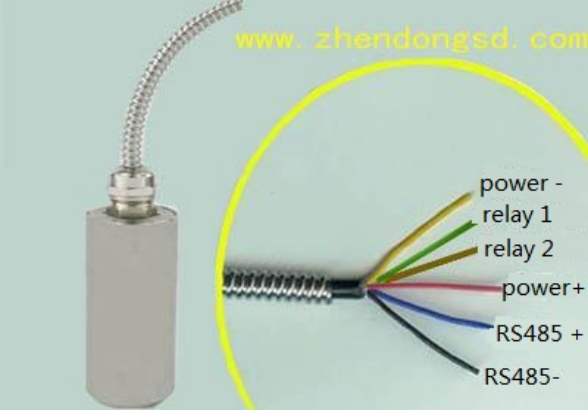

YD280 數字振動傳感器采用抗振不銹鋼軟管引線結構，4芯（6芯）屏蔽電纜為傳感器提供電源和RS485通訊，信號的定義通過不同的電纜顏色來區別，下圖說明了傳感器信號定義。（顏色僅供參考，以出廠定義為準）
表3 電纜信號定義表
圖3.2 電纜信號定義圖
通訊協議
接收說明
RS485 通訊波特率在9600-51200之間可調，數據位為8，停止位1，校驗位流、控制均無。
讀取傳感器采用modbus rtu 03，起始地址為1，數據長度為1
例1：傳感器地址1號，則讀出該地址振動量方式如下
發送
01 03 00 01 00 01 D5 CA（字節地址1，長度1）最后兩位為CRC16校驗，同modbus
返回
01 03 02 00 00 B8 44 第四、五（00 00）當前振動值
例如此傳感器測量范圍0-20mm/s
0 mm/s對應標準值為0x（00 00）
20 mm/s對應標準值為0x（14 70 ）
由小到大一一對應
繼電器狀態常開
例2：讀出傳感器參數方式如下
發送
01 03 00 01 00 06 94 08 （字節地址1，長度6）
返回
01 03 0C 00 00 05 32 0C 32 00 03 00 00 00 00 99 97
第一位（01）地址
第二位（03）命令
第三位（0c）字節長度
第四、五（00 00）當前振動值
第八、九（0c 32）= 12.5mm/s繼電器動作設置值
第十、十一(00 03) = 繼電器動作延時時間設置值
例3：讀出傳感器地址方式如下
發送
ff 03 00 20 00 01 90 1e （字節地址0x20，長度1）
返回
01 03 02 00 01 79 84
例4：設置傳感器地址方式如下(注意：此傳感器設置的都是01地址 用戶不要去改變地址，否則值不可用)
發送
ff 03 00 10 00 02 d0 10 （字節地址0x10，寫入地址為02）
返回
02 03 02 00 02 7D 85
發送
ff 03 00 10 00 01 90 11 （字節地址0x10，寫入地址為01）
返回
01 03 02 00 01 79 84
例5：設置振動危險值方式如下
發送
01 03 00 70 0C 32 c0 c4 （字節地址0x70，寫入危險值為12.5mm/s= 0x0C(整數位) 0x32（小數位））
返回
01 03 02 0C 32 3C 91
例6：設置振動報警值方式如下
發送
01 03 00 60 05 32 c7 51 （字節地址0x60，寫入報警值為5.5mm/s= 0x05(整數位) 0x32（小數位））
返回
01 03 02 05 32 3A C1
例7：設置振動危險動作時間方式如下
發送
01 03 00 50 00 03 05 da （字節地址0x50，寫入危險動作時間為延時3S）
返回
01 03 02 00 03 F8 45
例8：測試?yán)^電器打開方式如下
發送
01 03 00 80 00 01 85 e2 （字節地址0x80，寫入值01）
返回
01 03 02 00 01 79 84
例9：測試?yán)^電器閉合方式如下
發送
01 03 00 90 00 01 84 27 （字節地址0x90，寫入值01）
返回
01 03 02 00 01 79 84
