● 概述
YD9200A 振動傳感器是較早推出的一款兩線制一體化系列產品，也是本司推出一體化以來較成功的一款產品。輸出4-20mA信號。采用高品質磁電式原理進行信號處理，具有輸出波形穩定、抗干擾能力強等特性，電流輸出穩定可靠。
● 特性
此款產品推出市場十多年以來，客戶遍及國內各個行業，產品合格率控制在99.8%以上。傳感器外殼采用不銹鋼316材料，增加了抗腐蝕性。
● 應用
電力，冶金，鋼鐵，汽車工業，風機，水泵等振動在線監測。
● 最大振動速度量：100mm/s 最大量程(范圍內量程可選）
● 最大振動位移量：2000μm 最大量程（范圍內量程可選）
● 分辨率：0.05%
● 精度：±3%
● 溫漂：≤ 0.1%／℃
● 適用溫度：-20℃～ +85℃
● 供電：+12VDC～+24VDC
● 輸出電流：量程對應 4～20mA
● 負載：≤500Ω
● 頻響：10～1000Hz（通用、垂直、水平）
4.5～1000Hz(垂直，水平）
2～300Hz(特殊定制 垂直、水平）
● 橫向靈敏度：<2%；

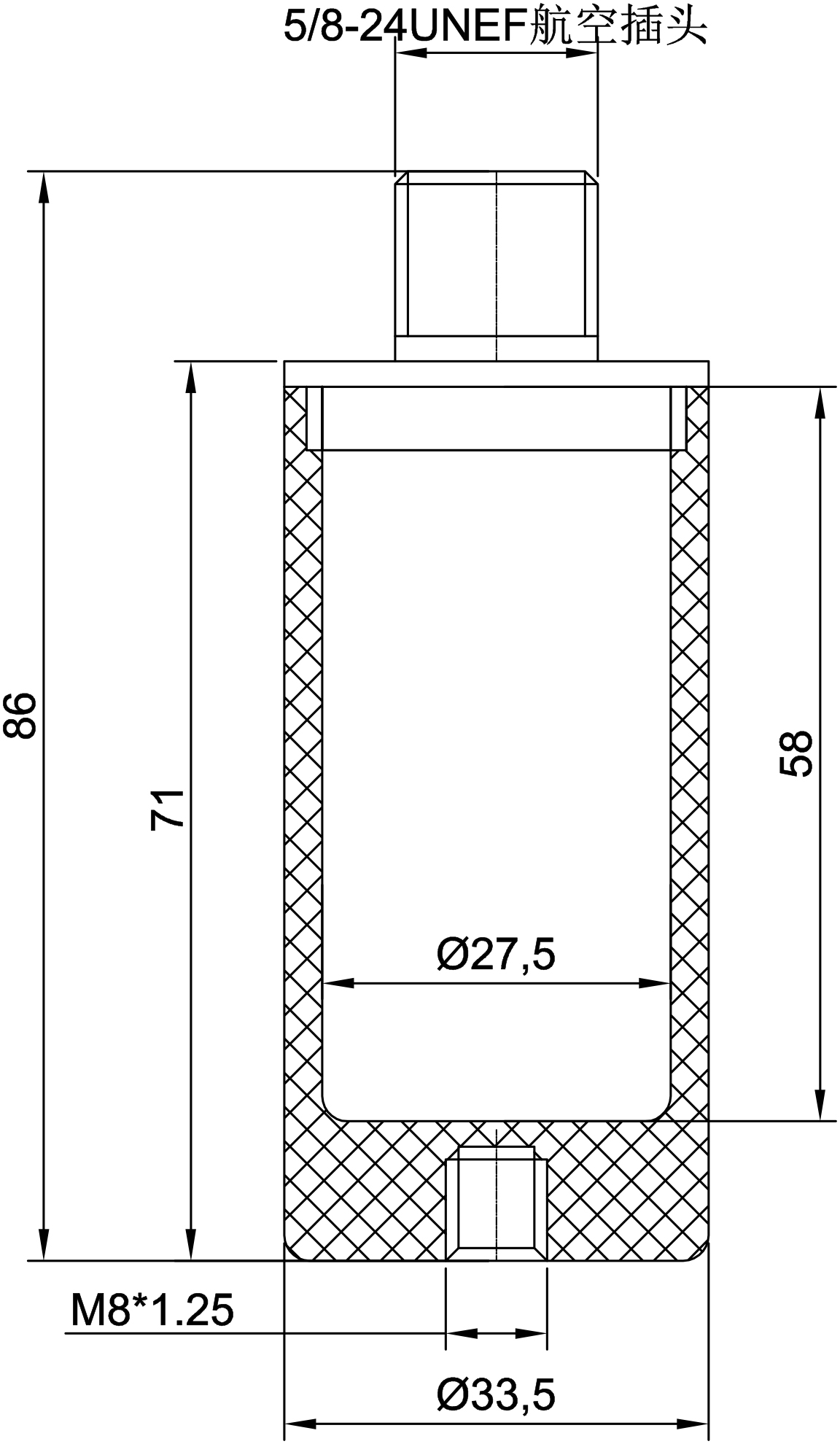

● 外形尺寸：φ34mm×75mm
● 重量：約300g
● 外殼材料：不銹鋼（可按用戶要求改用其他材料）。
安 裝
安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

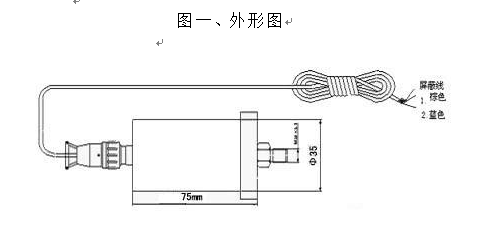

安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。
接線說明
棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用標準國標0.5MM2二芯屏蔽電纜。

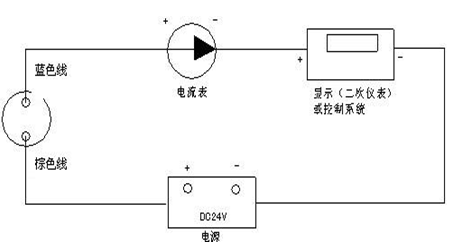

圖二、一體化振動變送器接線圖
