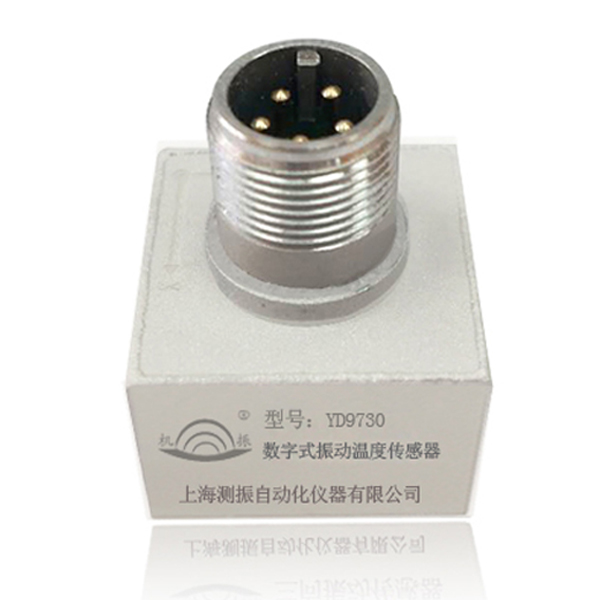

YD9730數字式三軸振動溫度傳感器

YD9730數字式三軸振動溫度傳感器是一個低費用的、具有內置數字處理器（DSP）的，帶有RS485標準工業總線的振動傳感器，它能將機械振動信號直接轉換為數字化波形數據并轉換成頻譜，通過傳感器的RS485接口傳送到PLC/DCS/計算機。具有不銹鋼防水外殼，使傳感器適用于潮濕環境。

YD9730是一個三軸加速度傳感器，非常適用于發電廠、造紙廠、燃?xì)廨啓C(jī)和其它廣泛的工業應用。在這些要求嚴格的領域所獲得的知識和經驗同樣也應用在一些小型應用中，如柴油機、水泵、發電機等。

產品說明
技術參數
使用說明
產品視頻
外形尺寸

傳感器內置的模數轉換高頻采樣，采樣率為25.6kHz, 采集到的X、Z軸加速度數據由DSP信號處理器進行加窗（漢寧窗）和FFT（傅立葉變換）、數字降采樣分析，得出800譜線的頻譜，在通過積分獲得速度和位移，頻譜的分析頻寬為1kHz。傳感器將該頻譜通過485總線輸出，更新率為0個800譜線的頻譜。傳輸模式由PLC/DCS/計算機通過485總線下傳指令更改。

多達64個振動傳感器可以連接成一個振動測量網絡，連接到這個網絡的主機（如PC計算機）可讀取振動數據，并對數據進行分析，處理和顯示。

序號	項目	指標
1	振動傳感器	MEMS
2	傳感器功能	X、Y、Z加速度、速度、位移、溫度(PT100)
3	振動測量范圍	加速度±40g、速度200mm/s、位移200um
4	溫度測量范圍	-45~85℃
5	振動分辨率	16位
6	頻率范圍	1.25-1KHz 加速度
7	采樣速率	25.6KHz
8	動態范圍	>90dB
9	線性誤差	≤0.5%（全量程）
10	數據接口	RS485標準工業總線
11	最多聯網傳感器數量	64個
12	電源	15-24Vdc
13	運行環境	-40℃～+85℃
14	重量	約450g

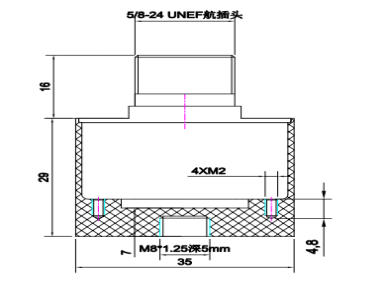

15	尺寸	詳細信息見下圖
16	材質	304不銹鋼

振動傳感器引線定義說明：

YD9730振動傳感器采用抗振不銹鋼軟管引線結構，4芯（6芯）屏蔽電纜為傳感器提供電源和RS485通訊，信號的定義通過不同的電纜顏色來區別，下圖說明了傳感器信號定義。

電纜	電纜引線顏色	信號定義	說明
	紅色	電源+	供電電源：24V DC
	黑色	電源-	供電電源：24V DC
	黃色	通訊+	RS485通訊接口
	綠色	通訊-	RS485通訊接口
