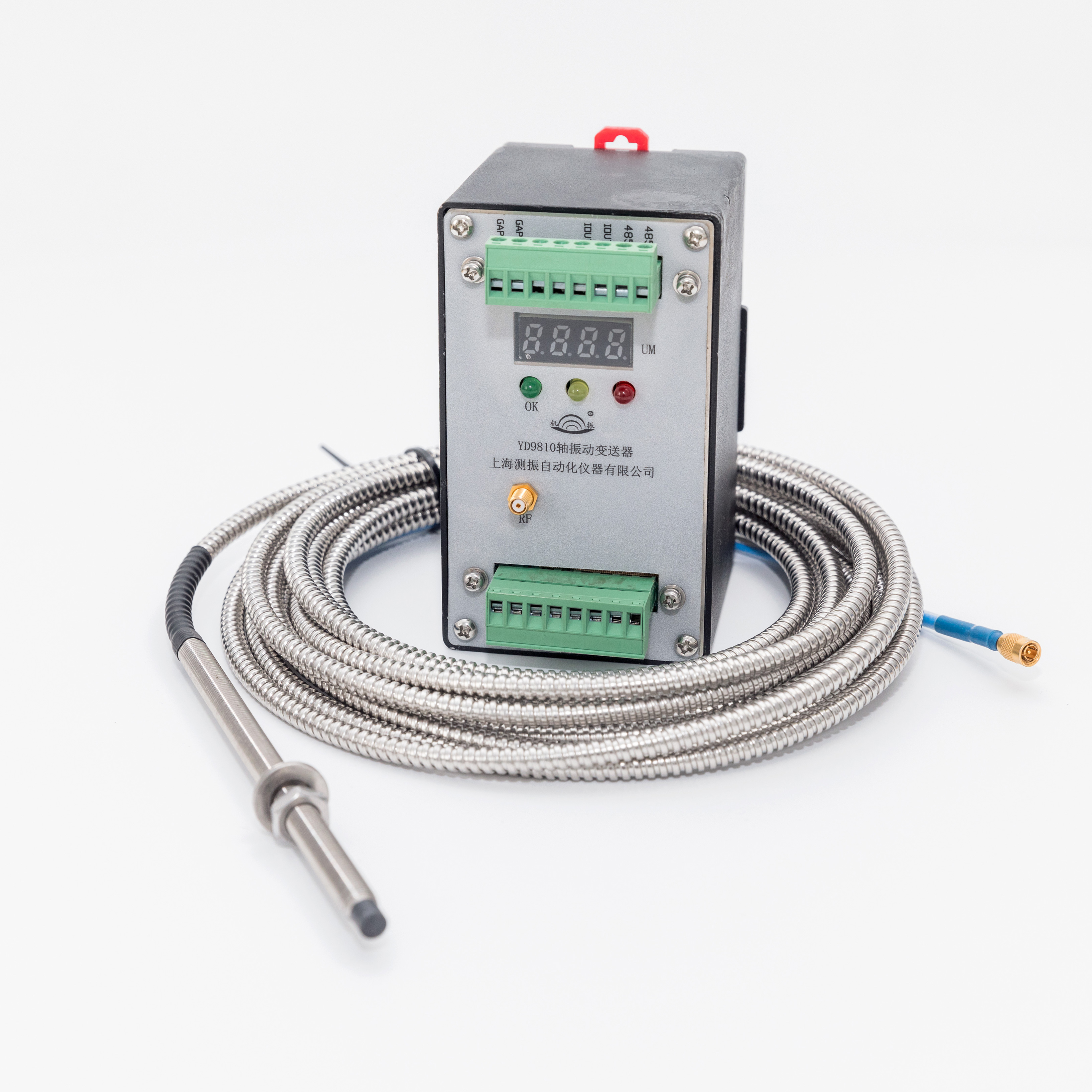

YD9810型軸振動變送器配置電渦流傳感器形成系統(注1),可測量軸振動、擺度等,監測由于轉子的不平衡、不對中、機件松動等引起的振動增大。主要用于監測旋轉機械轉子的徑向振動,提供轉子實時總振動,旋轉機械進行保護并輸出模擬電流、報警、停機信號,可方便地與DCS、PLC系統連接。
工作電源:24VDC±10%
輸入信號:接受電渦流傳感器探頭信號,靈敏度8.0V/mm
量 程:0~500um(峰-峰值)
電流輸出:4~20mA,輸出負載≤350Ω
測量誤差:《1%滿量程
報警點設置:0~100%滿量程,精確度±1%
繼電器密封:環氧樹脂,節點容量DC30V/5A或AC220V/5A,單刀雙擲
報警復位方式:手動或自動
緩輸出:原始信號的輸出,8.0V/mm,輸出阻抗10KΩ
溫度范圍:
運行時:0~+65℃;
儲存時:-30℃~+80℃
相對溫度:至95%,不冷凝

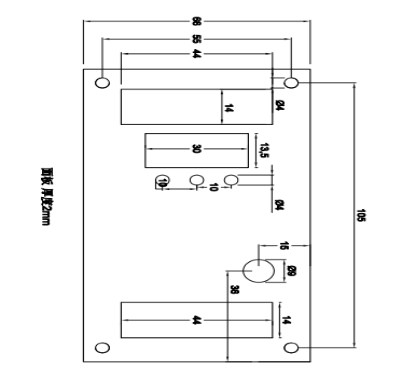

外形尺寸:90x120x75mm
安裝尺寸:80x90mm
1、變送器的安裝
變送器可采用兩種方式固定:導軌固定或螺絲固定
導軌固定:35mm標準導軌,只需將變送器直接插入導軌中即可固定。
螺絲固定:在現場適當?shù)奈恢瞄_4個孔,安裝尺寸為80x90mm,孔徑:4-q4.5mm.

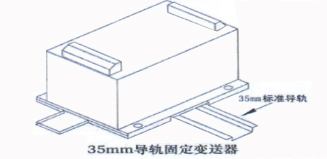

35mm導軌固定變送器
變送器可以安裝在控制室或現場。但如果現場環境惡劣,建議用戶將變送器安裝在防爆安裝盒內(注2)或選用導軌式安裝在控制室內,變送器上的端子排可以直接拔出,將電纜固定后,插入端子排即可。
注2:在現場環境惡劣的情況下,用戶可向廠方訂購防爆安裝盒,選用防爆安裝盒時,先將變送器固定于在防爆盒內,然后按安裝尺寸在現場適當位置定位,然后用螺釘固定住箱體即可。
2、傳感器的安裝
傳感器的安裝包括前置器的安裝(注3)、探頭的安裝和延長電纜的安裝,具體安裝要求見后續電渦流傳感器部分。
注3:若變送器已集成前置功能,則無需安裝前置器;
接線
待所有的部件安裝固定完畢,即可以將整個測量系統連接起來。參照接線示意圖進行連接。
萬用表量Sensor Gap(+、-)兩端,可測得間隙電壓
注:
φ8mm探頭螺紋規格M10x1,推薦安裝間
隙1.5mm左右,間隙電壓約-10V;
Φ5mm探頭螺紋規格M8x1或M10X1,推
薦安裝間隙0.75mm左右,間隙電壓約-6V;

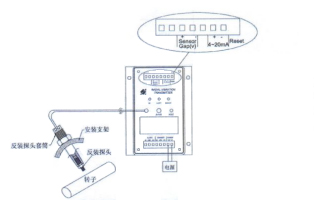

YD9810一體化軸振動變送器接線示意圖
變送器上Signal In(In上)兩端,可測得間隙電壓
