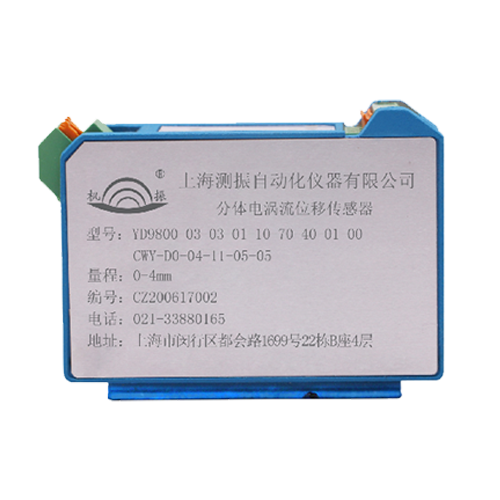

一、簡介

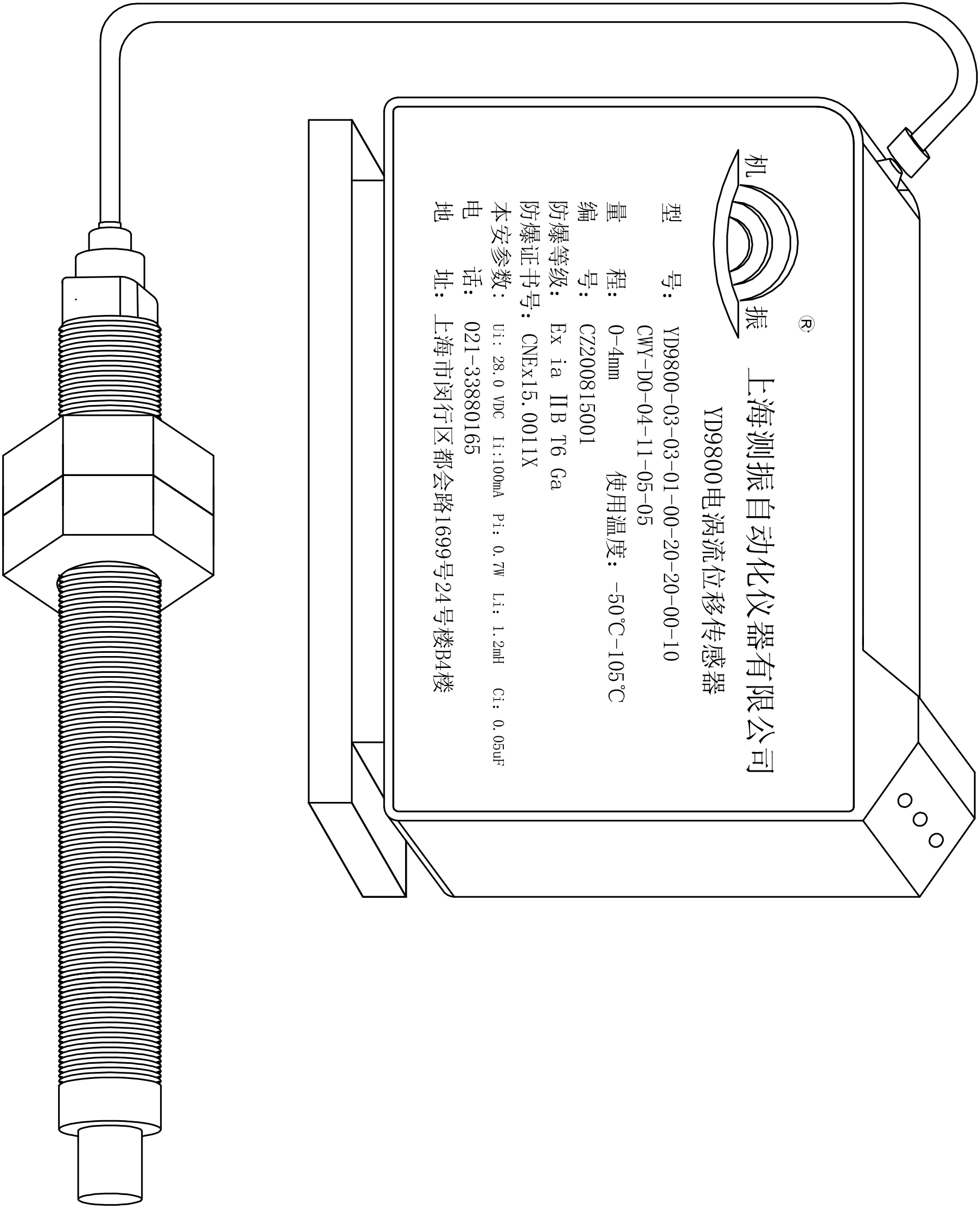

YD9800系列電渦流傳感器采用高工藝，嚴格按照ISO標準設計生產。公司經過多年來經驗探索線圈溫度穩定性參數匹配技術，探頭采用日本進口PPS工程塑料，高要求二次注塑成型工藝，確保探頭密封、穩定、互換等性能。探頭在-30℃~+185℃溫度環境正常工作。前置器采用新一代芯片，電路功耗低于8mA，深度負反饋穩定諧振回路技術，穩定性達到0.05%/℃,0.02%/年。電路具有容錯設計，接線端子鑲嵌自鎖保護設計、工程塑料PPS隔離絕緣，抗腐蝕；新的相頻性測試和控制方法，動態特性。廣泛應用于汽輪機、水輪機、制氧機、離心空壓機、研磨機等大型旋轉設備位移、振動、等參數的在線監測與故障診斷。
二、特點
● 線圈穩定性參數匹配，提高了溫漂的精確度
● 探頭采用進口PPS工程塑料二次注塑成型，密封性、穩定、互換性一致可靠；
● 線纜自鎖連接特點，增強信號可靠性；
● 新一代低功耗芯片技術融入，前置器穩定性(0.05%/℃,0.03%/年)；
● 按ISO標準工藝生產流程，前置器可在-30℃～+110℃環境下工作；
● 電路容錯設計，防止接錯線損壞；
● 前置器采用低功耗技術，功耗低于8mA；
● 二次注塑工藝以及合金線圈結構探頭環境溫度 -30℃~+185℃
● 探 頭： 工作溫度-30～+185℃；溫漂≤0.05%/℃
● 前置器：工作溫度-30～+110℃；溫漂≤0.05%/℃
● 頻響：0～10kHz；
幅頻特性1kHz處-1%、10kHz處-5%；
相頻特性1kHz處-1°、10kHz處-100°
● 輸出特性：
負電壓輸出：供電電源：-18VDC～-24VDC；
功耗：≤8mA(不含輸出電流)
4～20mA電流輸出
供電電源：+18VDC～+30VDC；
功耗：≤10mA(不含輸出電流)
● 互換性：誤差≤5%
● 分辨率：0.05%
● 防護等級：IP68
● 外殼材料：不銹鋼（可按用戶要求改用其他材料）

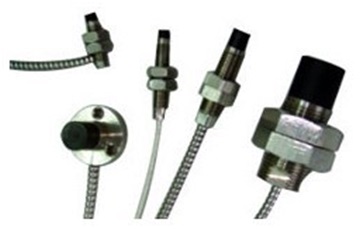

● 探頭規格

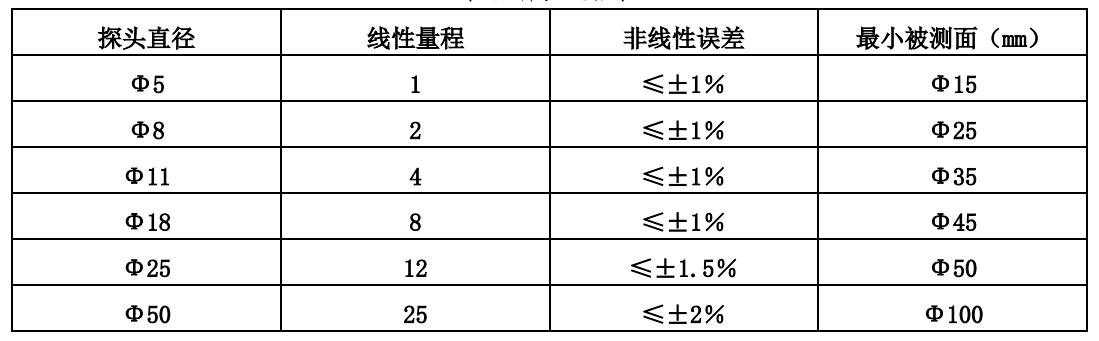

表1探頭規格表

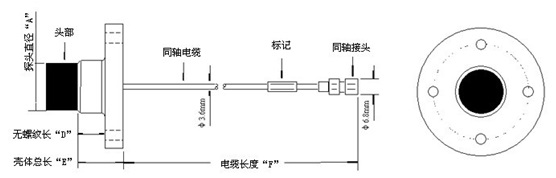

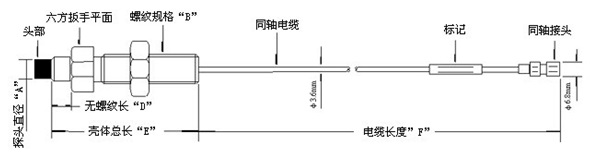

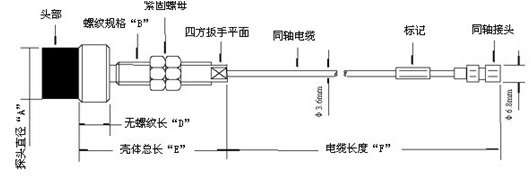

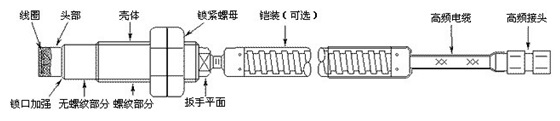

圖1 探頭規格圖
一、安裝方式選擇
1.標準安裝
圖5.1 標準安裝圖
2.反向安裝
（方式一）通常用套筒固定于機器外
圖5.2.1 反向安裝方式一圖
（方式二）φ50探頭常用方式
圖5.2.2 反向安裝方式一圖
3.電纜側出
安裝軸向空間較小時選用，通常用夾塊固定
圖5.3 反向安裝方式一圖
4.法蘭安裝
安裝軸向空間較小時選用，用螺栓固定
圖5.4 反向安裝方式一圖
● 除非采用機器外部安裝支架安裝探頭或者安裝空間限制，通常選擇標準安裝類型的探頭。
● 前置器出廠時按40CrMo鋼校準，如果被測體材料不是40CrMo鋼，訂貨時應說明被測體材料，出廠時則按指定材料校準。
● 負電壓輸出信號與美國本特利·內華達公司BN3300、7200系列及德國PHILIPS產品兼容，4～20mA電流壓輸出信號便于輸入計算機數據采集系統。
