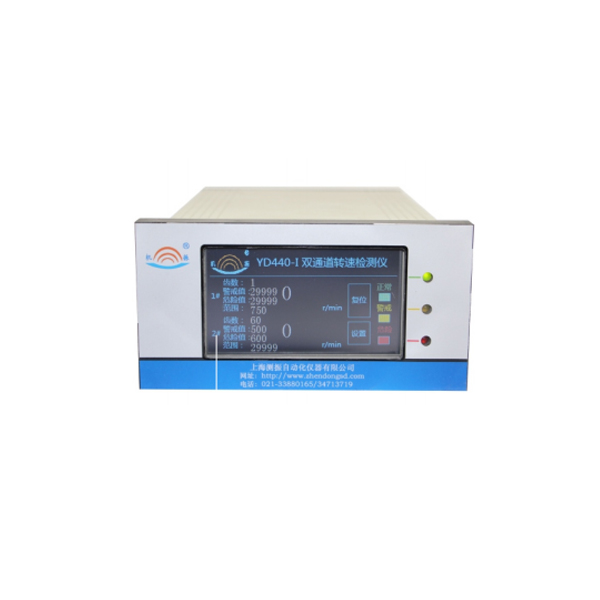

YD440 轉速監測儀（微機測速儀），是采用了單片微型處理器作主芯片的轉速數字顯示儀。采用彩色液晶觸摸屏作為用戶接口，為用戶提供了全圖形的工作界面，并可以按照用戶要求，采用中文或英文界面；所有的參數均可通過觸摸屏上顯示的菜單進行調整設定； 同時為了防止無關人員的亂操作，我們?yōu)閰翟O置部分設定了密碼保護；該產品可與霍爾、光電及接近開關等方波輸出的轉速傳感器或磁電型正弦波輸出的轉速傳感器配套使用，用來測量轉速度、線速度和角速度等，同時提供兩路4ma~20ma電流標準信號輸出。該顯示儀可廣泛運用于化工、冶金、能源、輕工、紡織、電子、機械、汽車等行業。下面在性能和操作行等方面加以介紹。請用戶在使用前詳細閱讀，以便更有效合理的使用該顯示儀。
● 信號輸入：YD60/ YD62/YD9800
● 系統設定范圍：0.001~99999（觸摸屏設定）
● 輸入信號頻率：0.4Hz~20,000Hz
● 輸入信號幅值：正弦波：0.3V~10V有效值
矩形波：1V~5V高電平
0V~1V低電平
● 測量精度：0.02%
● 供電電源：AC220V±30％、50Hz/60Hz
● 使用環境：溫度：-20℃～70℃
相對濕度：≤85％
壓力：86～106kpa
● 外形尺寸：85*165*275mm
● 開孔尺寸：73*152mm
● 重 量：約1.0kg

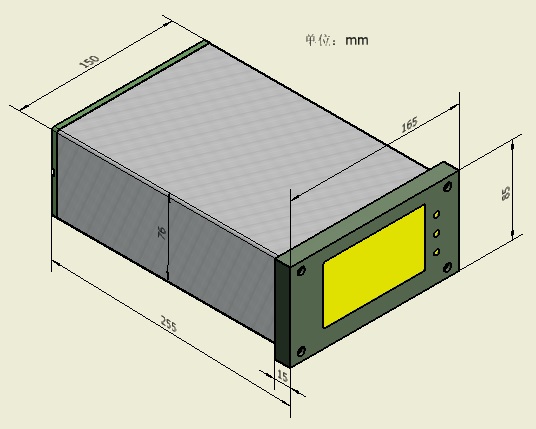

尺寸圖
● 按鍵說明:
“報警復位”鍵為振動量大于設定報警值時使系統復位。

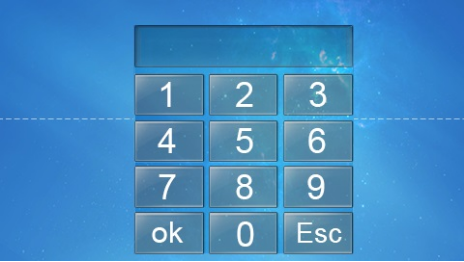

“設置” 鍵為可以進入設置界面輸入“6808”按“OK”進入開始界面設置（ESC為退出鍵），設置好后保存。（注意：設置時系統應為正常狀態）

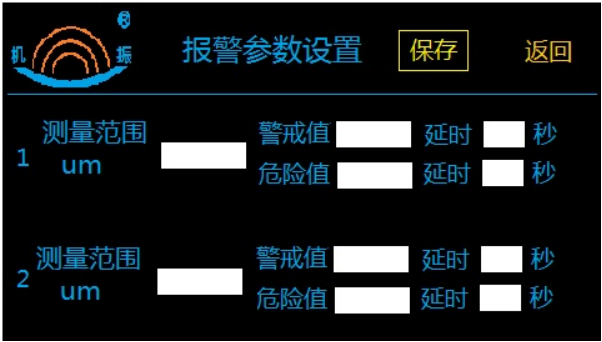

設置界面一
設置界面二
當取消時,直接返回上級菜單。
燈指示：面板顯示的狀態（分三種正常，警戒，危險。）右面有燈與之對應。燈正常工作時在閃爍。
● 安裝與接線

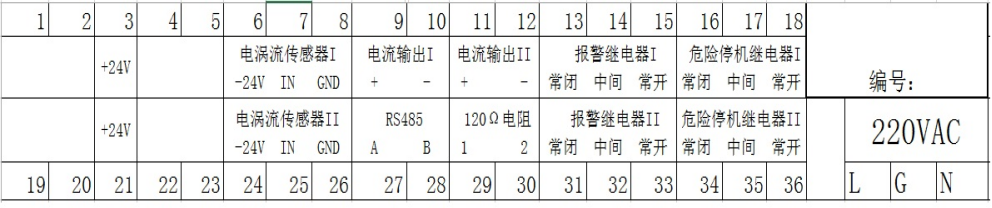

YD410軸向位移監測儀后面板接線
YD410軸向位移監測儀后面板接線圖
注：以表自帶接線端口說明為準
1）電渦流傳感器Ⅰ路
-24V:儀表輸出-24VDC。
輸入GND：信號地，接YD9800電渦流傳感器信號輸出。
輸入IN：信號輸入端，接YD9800電渦流傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
2）電渦流傳感器Ⅱ路
-24V:儀表輸出-24VDC。
輸入GND：信號地，接YD9800電渦流傳感器信號輸出。
輸入IN：信號輸入端，接YD9800電渦流傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，
兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
3）其他
AC220V：接交流AC220V電源。
┴：機殼地(即G)，可與大地連接，絕不能與信號地連接。
電渦流傳感器安裝
安裝位置：垂直安裝于被測點上，用螺母固定傳感器。
電渦流-24v 接儀表-24，電渦流OUT 接儀表IN, 電渦流COM 接儀表GND.
YD410振動監控測安裝
YD410振動監測儀可安裝于集控室機柜上。采用側翼板固定。
