? 實現智能處理：量程值、報警值、齒數等參數可通過按鍵設置
? 報警、危險、反轉報警功能，面板上通過指示燈指示，接線端子提供繼電器輸出
? 報警延時調整范圍0～60秒,以防止現場干擾引起誤報警
? 后面板有與轉速值成正比的電流輸出端子，供記錄輸出
u 外接電源：220VAC 50Hz 100mA
u 輸入（供電傳感器電源DC12V，如果需要特殊電壓訂貨時說明）
信號：可接受
1、二路電渦流傳感器(+12V供電)
2、二路霍爾傳感器（傳感器自帶上拉）
3、二路霍爾集成一體傳感器（傳感器自帶上拉）
波形：方波
輸入阻抗：>10KΩ
u 量程：-99999~99999 rpm
u 顯示
顯示方式：五位0.8 英寸LED 數字顯示
顯示精度：±1 rpm
光電管LED 指示：正常、報警、危險、反轉
u 齒數：3 齒（采用2路獨立傳感器） 或 任意齒(采用專用反轉速傳感器)
u 電流輸出：4~20mA 有源，輸出負載 ≤500Ω
u 報警點范圍：0~100% 滿量程，精確度 ±0.1%
u 繼電器密封：環氧樹脂，節點容量 7A/240VAC，常開觸點
u 溫度范圍
運行時：0℃~+65℃
儲存時：-30℃~+80℃
u 相對濕度：至95%，不冷凝
u 外形尺寸：160*80*160mm
u 開孔尺寸：152+1×76+1mm
按鍵介紹：
“+”鍵：跳到下一個參數；或在參數編輯狀態中：閃爍位加1；
“-”鍵：跳到上一個參數；或在參數編輯狀態中：閃爍位減1；在報警復位手動復位條件下，在正常工作時，點擊該鍵，復位報警狀態；
“<”鍵：在參數編輯狀態中：左移一位；
“SET”鍵：正常工作狀態下，長按此鍵5秒鐘，進入?yún)?shù)設置狀態；參數設置狀態下，長按此鍵5秒鐘，返回正常工作狀態

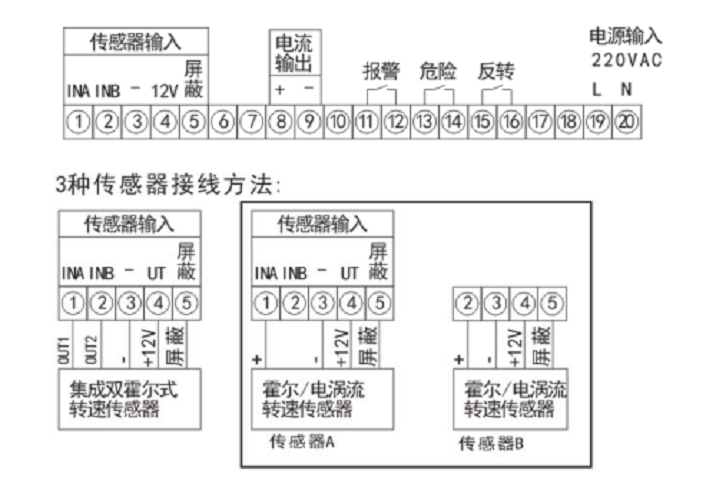

端子板接線示意圖及傳感器的安裝

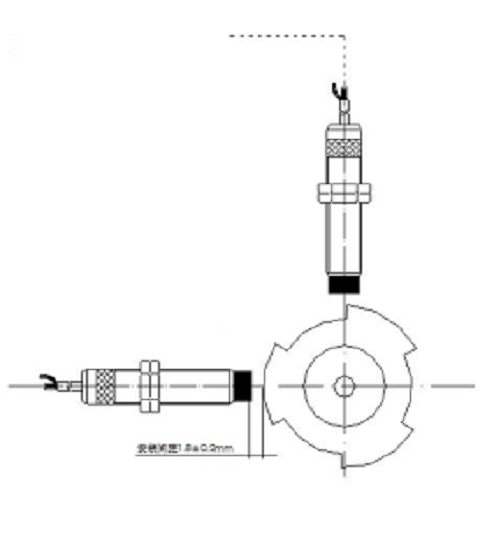

2只單路霍爾傳感器安裝方式：
傳感器的安裝應注意以下幾點：
1. 兩探頭成90 度夾角安裝，其中一個傳感器的中心對準齒頂?shù)膹较蛑休S線，另一個傳感器中心對準齒頂和齒谷的相交處。
2. 齒輪的正反轉方向與傳感器安裝存在一定的關系。探頭連接好后，向齒輪正常工作旋轉的方向拔動齒輪，如儀表發生反轉報警信號，則將INA、INB兩信號線對換。若未出現反轉報警信號，則表示連接正確。
3. 探頭與齒頂間的安裝間隙為1±0.2mm 之間。
4. 測速齒盤的模數≥1.5, 齒輪均勻分布；齒頂和齒谷的長度盡量相等。

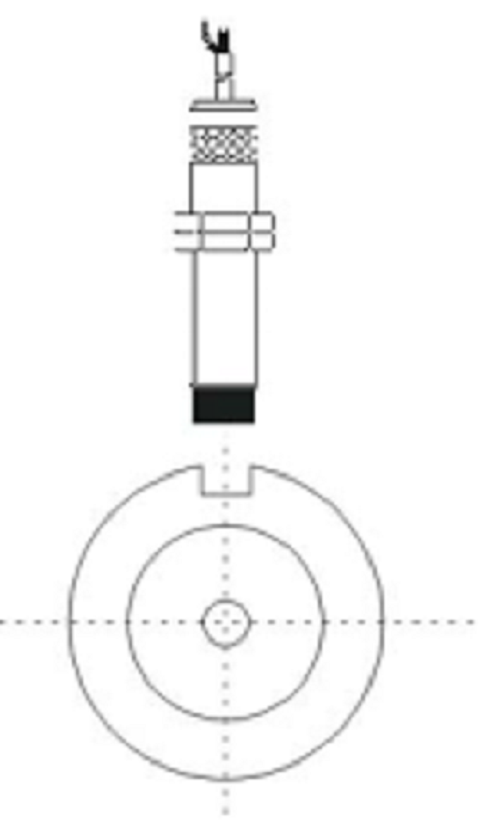

集成雙霍爾式轉速傳感器安裝方式：
采用專用反轉速傳感器（四芯屏蔽線）
1. 傳感器正對軸心，軸面上需要有至少一個鍵槽。
2. 齒輪的正反轉方向與傳感器安裝存在一定的關系。探頭連接好后，向齒輪正常工作旋轉的方向拔動齒輪，如儀表發生反轉報警信號，則將INA、INB兩信號線對換。若未出現反轉報警信號，則表示連接正確。
3. 探頭與齒頂間的安裝間隙為2±0.2mm 之間。
4. 測速齒盤的鍵槽寬度≥32mm。
本儀表安裝采用盤裝式，可安裝在現場柜子內，按開孔尺寸開好孔，再將儀表用安裝支架固定即可。再按儀表接線示意圖接線。
