● 電池安裝
打開儀表背面電池盒蓋，將6F22型9V疊層電池裝入電池盒，注意電池正負極性，然后蓋上蓋子。
● 檢查電源
按下測量鍵，觀察顯示器，如果顯示器左端有更換電池標志出現，則表明電池電壓偏低，需要換新電池。若無標志顯示，則表明電壓正常，可以進行測量。（按鍵松開一分鐘后將自動關機）
● 選擇測量方式

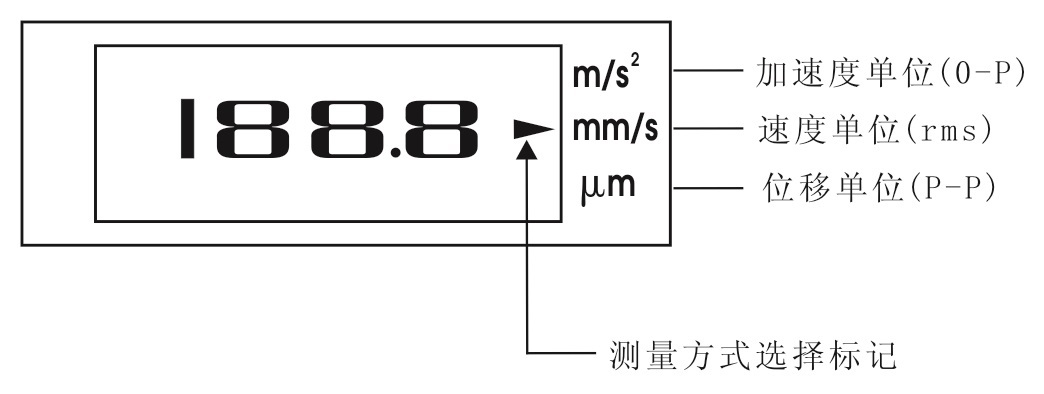

撥動測振儀的測量選擇開關，可選擇測量加速度、速度或位移，并由顯示器右邊的箭頭指向所選擇的測量單位，如圖示：
● 測量
測量時手握測振儀，將探針垂直地壓在被測物體上大拇指壓住測量鍵，儀表即刻進入測量狀態；松開按鍵，此時的測量值被保持；再按測量鍵，可繼續進行測量。松開鍵后數據被保持一分鐘，同時儀表將自動關機。
● 保養
1）儀表不宜在強磁場、腐蝕性氣體和強烈沖擊的環境中使用。
2）儀表及傳感器為全封閉結構，不可隨意拆卸，不可隨意調整內部電位器。
3）當顯示器有電池更換標記時，要及時更換電池。
4）儀表長期不用，請將電池取出，以免儀表受蝕。

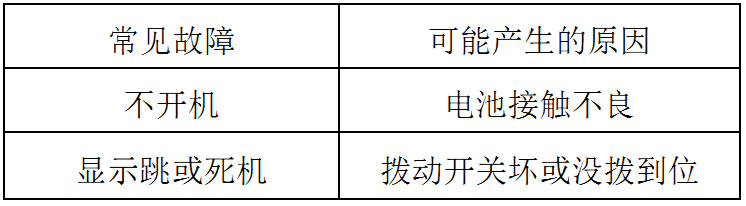

● 常見故障排除

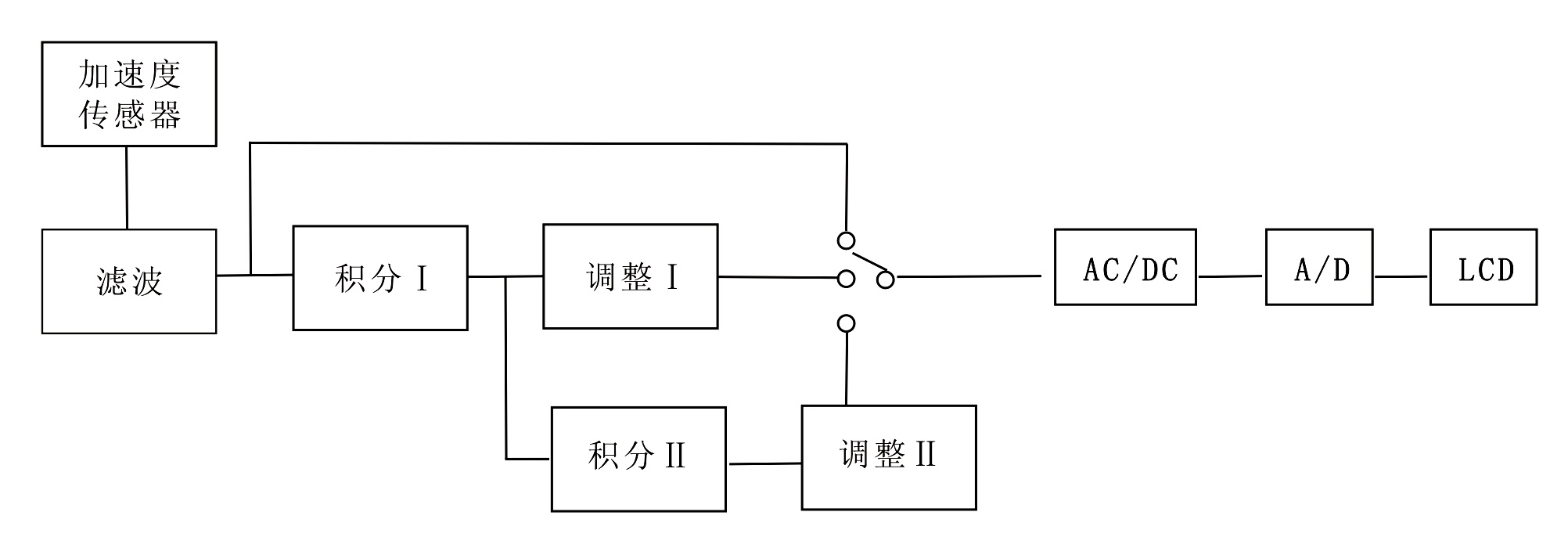

加速度傳感器信號首先經濾波放大得到加速度信號，然后經一級積分得到速度信號，此信號再經一級積分便得到位移信號，這三種信號經測量選擇開關選擇出一種信號，進行交直流轉換和A/D轉換，最后送三位半液晶屏顯示。
● 信號輸入：加速度傳感器
● 振幅測量范圍：
振動位移（P-P）：0.000～1999μm
振動速度（RMS）：0.1～199.9mm/s
振動加速度(O-P) ：0.1～199.9m/s2
● 幅值測量誤差：
1）頻響范圍與幅值誤差：
振動位移（P-P）： 10～500Hz，≤±5%
振動速度（RMS）：10～500Hz，≤±5%
振動加速度（O-P）：10～1000Hz，≤±10%
2）幅值線性誤差：
振動位移（P-P）：0～20μm，≤±10%；＞20μm，≤±5%
振動速度（RMS）：0～2.0mm/s, ≤±10%；＞2.0mm/s，≤±5%
振動加速度（O-P）：0～2.0m/s2, ≤±10%；＞2.0m/s2，≤±5%
● 頻響：加速度：5Hz～2000Hz
速 度：5Hz～1000Hz
位 移：5Hz～500Hz
● 供電電源：9V疊層電池，當電池電壓<5.5V時，有低壓提示符。2分鐘自動關機。
● 數據保持時間：當松開測量鍵后，測量的數據能保持一分鐘。
● 示值波動：示值指示波動不大于一個分辨率。
● 使用環境：環境溫度：0～40℃
相對濕度：≤80%
大氣壓力：75～106Kpa
● 尺寸：185（H）×68（W）×30（D）mm
● 重量：約330g（含電池）
● 精度：±5％
● 顯示方式：3位半數字液晶顯示

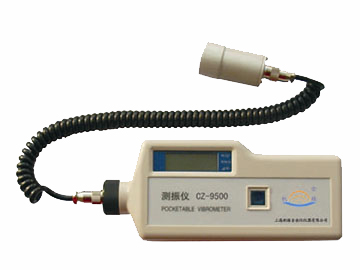

● 結構簡單，操作方便。一體化設計，將加速度傳感器和儀表裝在一個殼體內，使用時只需將儀表探頭對準被測體，按下測量鍵即可進行測量。
● 儀表采用一節9V疊層電池供電，具有低電壓檢測和指示功能，當電池電壓下降到影響測量精度值，液晶顯示器有電池符號出現，提醒用戶更換電池。
● 具有自動關機功能，使得電池具有更長的使用壽命。
● 儀表具有鎖存功能，松開測量鍵后可將數據鎖存，便于使用、讀數。
● 儀表主要從能量的角度反應被測物體振動的大小，可以測量振動速度的均方根值，位移的峰－峰值以及加速度的半峰值，從而滿足了各種測振需要。
