振動在線監測系統（以下簡稱 VibMonitor）是由上海測振自動化儀器有限公司自主 設計、研發的，用于支持公司不同硬件平臺的綜合軟件管理平臺，該軟件支持公司的 YD260、YD285、8/16/32 通道采集器等多系列硬件產品。下圖為 VibMonitor 的主要功能。

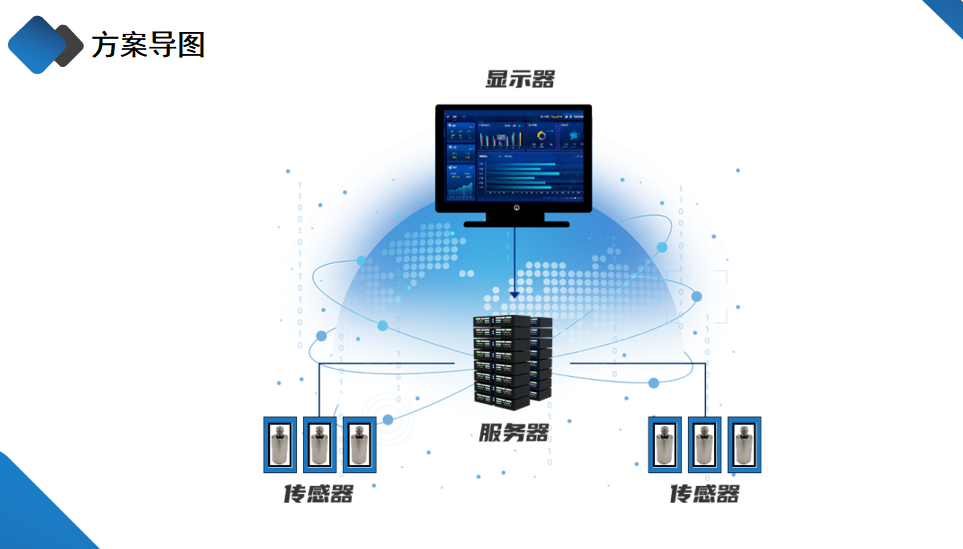

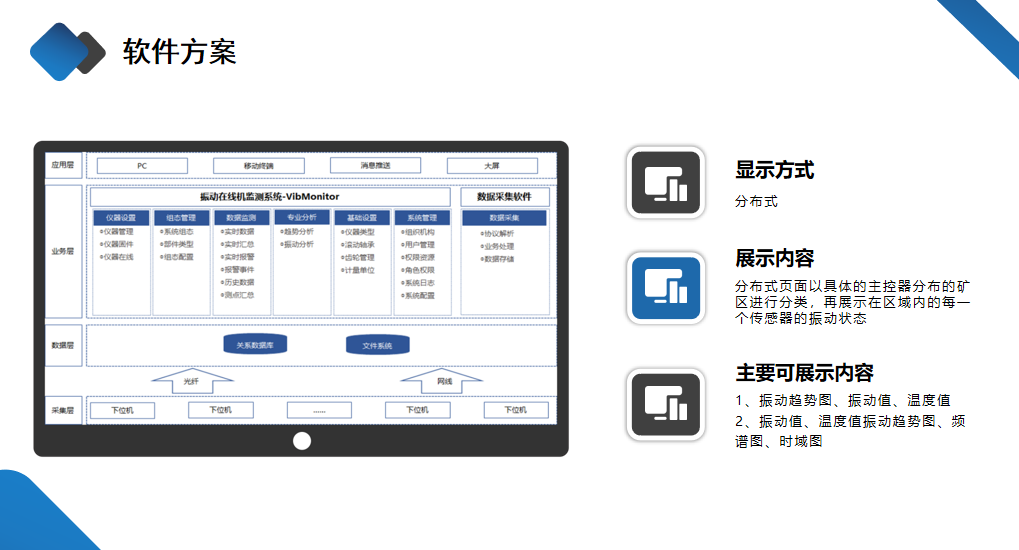

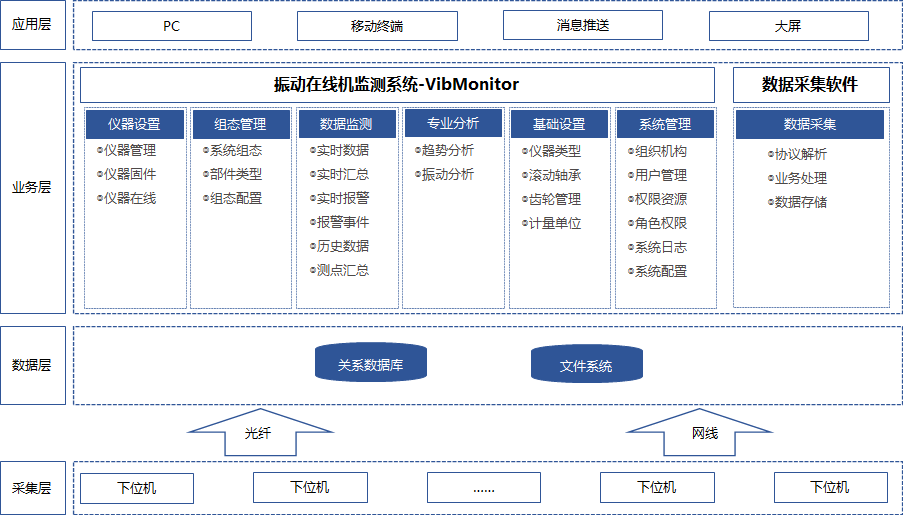

振動在線監測系統技術架構圖

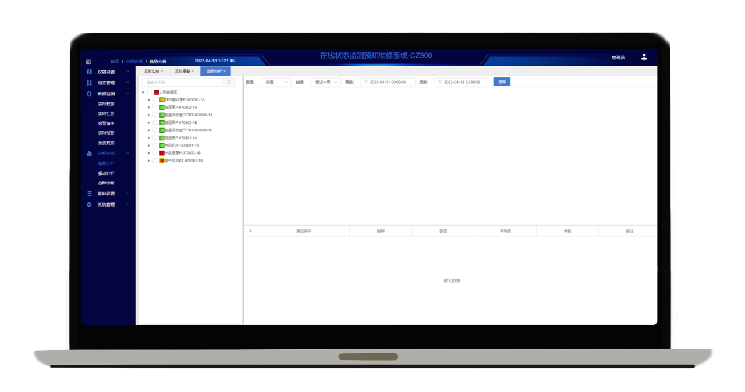

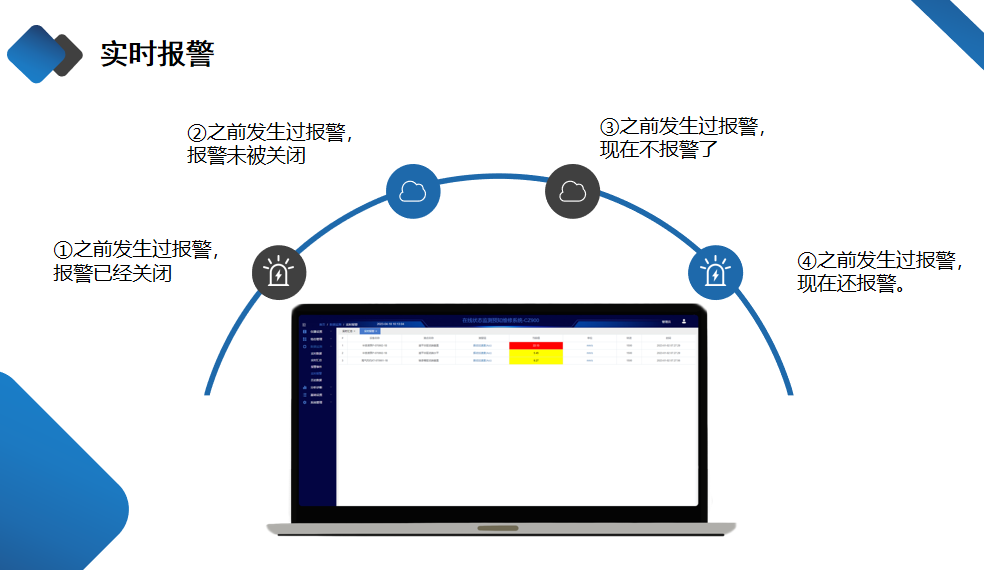

數據監測功能是本系統的核心功能，主要包括實時數據，實時匯總，實時報警，報警事件，歷史數據，測點匯總等功能。

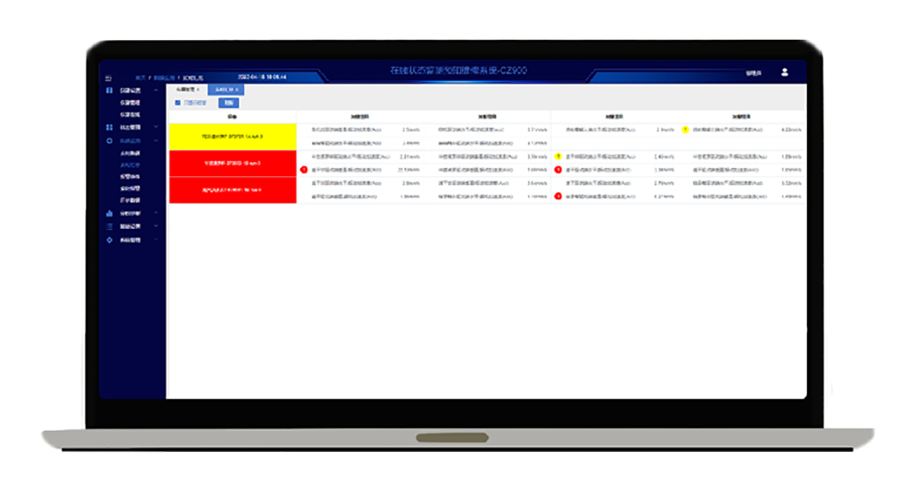

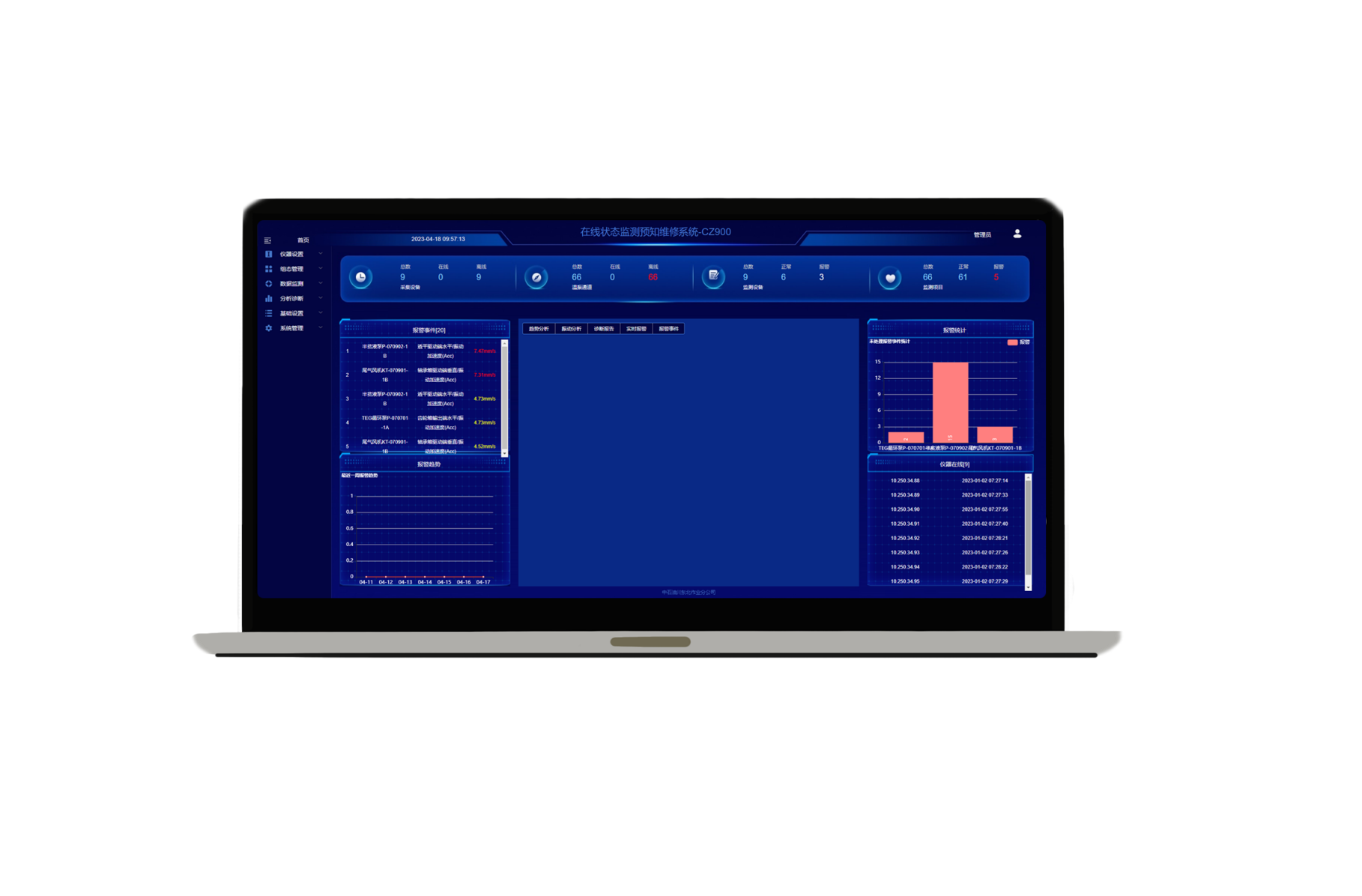

實時匯總功能以設備為單位，將該設備下的所有數據進行匯總展示；用戶即可以看只有報警的數據，也可以看所有的數據

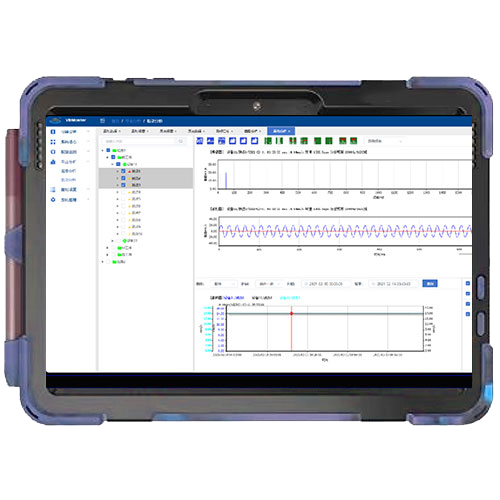

趨勢分析
1.支持不同機組下的不同測點或相同測點下的不同測定的多組數據進行趨勢分析
2.支持不同單位的數據在同一個趨勢圖中展示
3.為了保證展示效果與展示效率趨勢數據的展示支持不同級別分辨率的自動調節，展示的數據要能全面反映趨勢，要包括4.最大值，最小值，平均值等。
5.支持長時間跨度的趨勢數據查詢，并且不能影響查詢效率。
6.支持用戶在復選框選擇不同測點，右側趨勢圖自動加載該測點數據。支持用戶自定義時間段進行趨勢圖的查看
7.支持在報警、實時數據、歷史數據等頁面，彈框關聯顯示趨勢圖，方便用戶操作。

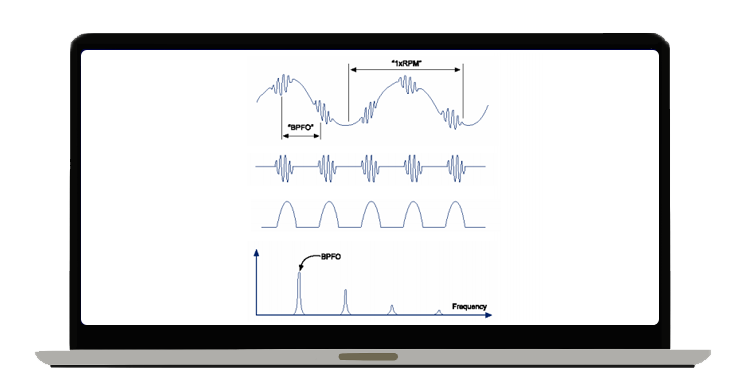

包絡圖

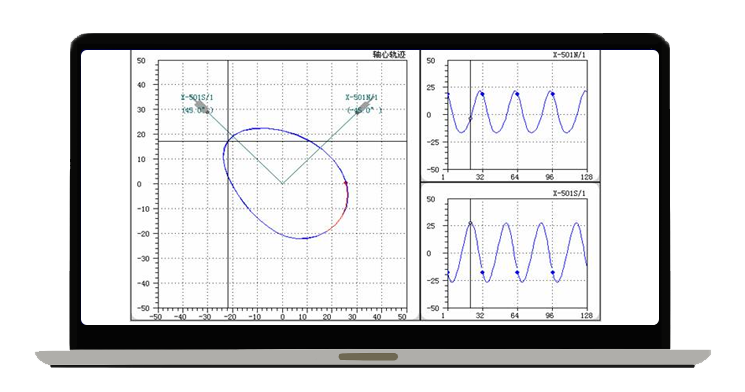

軸心軌跡
該軟件與YD510在線高速采集卡配套使用。軟件采用BS架構設計，全后端分離
1.支持歷史數據查詢功能
2.支持通道日匯總功能，自動匯總每個測點當天的最大、最小、平均值；
3.支持不同機組下的不同測點或相同測點下的不同測定的多組數據進行趨勢分析；
4.支持不同單位的數據在同一個趨勢圖中展示;
5.支持不同級別分辨率的自動調節，展示的數據要全面反映趨勢，包括最大值，最小值，平均值等；
6.支持長時間跨度的趨勢數據查詢；
7.支持歷史報警管理；
8.支持用戶在復選框選擇不同測點，右側趨勢圖自動加載該測點數據；
9.支持用戶自定義時間段進行趨勢圖的查看；
10.支持在報警、實時數據、歷史數據等頁面，彈框關聯顯示趨勢圖，方便用戶操作。

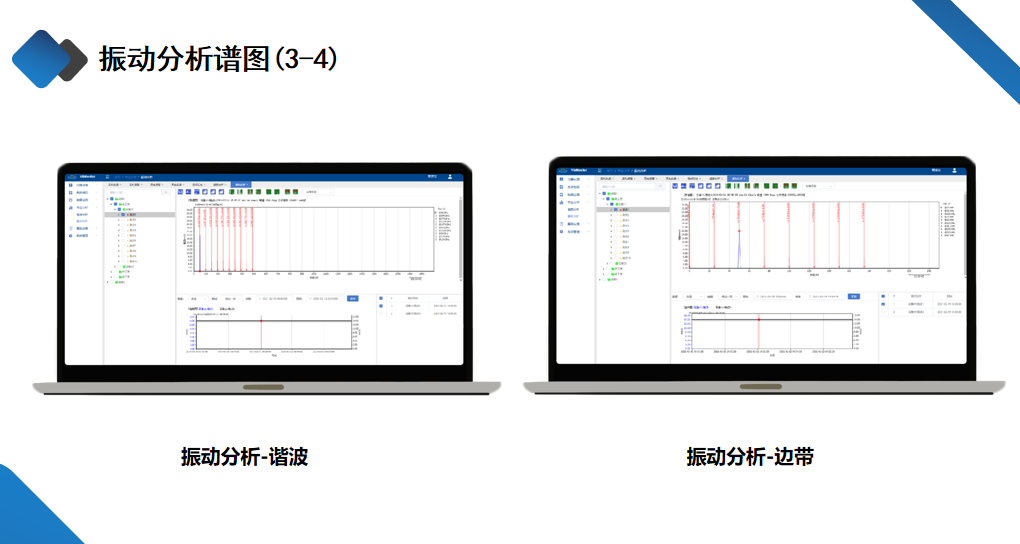

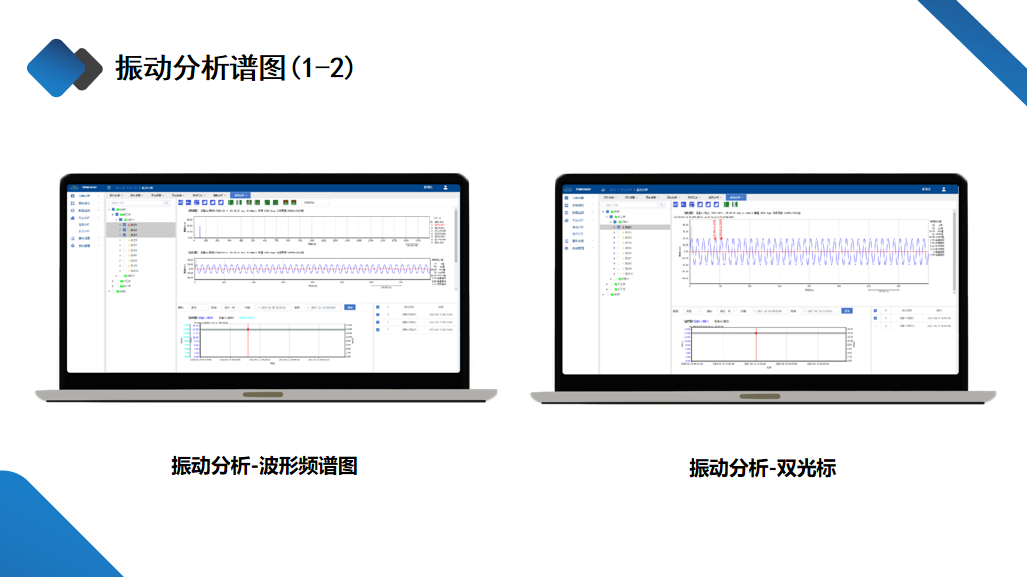

1.圖譜主要包括：波形圖、頻譜圖、瀑布圖（可根據項目實際情況進行圖譜的擴展）
2.監測數據自動生成報表功能；
3.異常故障自動推送手機APP并發送短信提醒；
4.自動推送報警彈窗功能；
5.支持在報警、實時數據、歷史數據等頁面、彈框關聯顯示振動圖，方便用戶操作；
6.可方便在趨勢圖中選擇某一時間點數據進行振動分析，動態關聯；

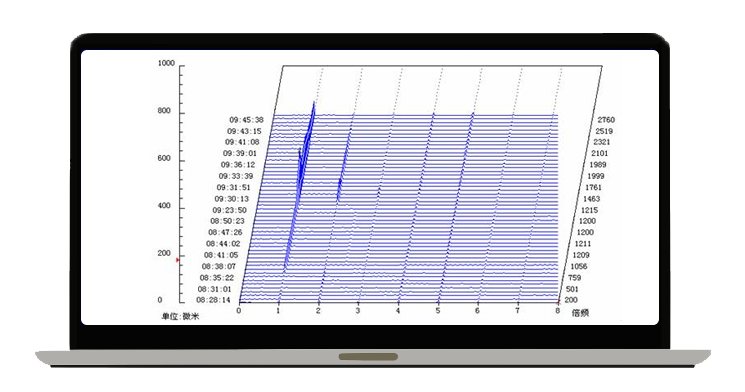

7.支持3D瀑布圖，在3D瀑布圖中可任選一條頻譜線，下方顯示二維圖像；
8.內置軸承庫，可以隨意查詢不同型號異常參數；
9.具有可拖動3D設備圖；
10.支持APP同步功能；
11.AI智能分析診斷結果功能；
12.軸承壽命預測功能；
13.動平衡校準功能；
