概述
振動監測是機器早期故障報警的手段，因為輔機的故障大多體現在振動的增加上。振動開關能監測機器的異常振動，預測機器的損壞，它主要監測轉子不平衡、不對中、軸承損壞、皮帶損壞等機器故障。該振動開關可以連續監測機器的振動，如果機器的振動超過允許值，該振動開關將提供報警或關閉機器電源，保護機器不受損傷。 適用于各種旋轉機械，如電機、離心機、風機、水泵等。
功能說明
l 采用DSP高速高精度嵌入式信號處理器；
l 3只螺絲固定；
l 繼電器報警，提供常開常閉的雙觸點輸出，可以配接PLC、DCS，現場控制繼電器或者直接控制旋轉機械；
l 4~20mA電流輸出（也可定制RS485接口輸出）
l 內部數碼管顯示，方便用戶檢測
l 全封閉的防爆外殼設計
l 采用MEMS芯片信號處理，可靠性優于機械式原理。
l 電源電壓：DC 24V
l 線性誤差：＜2％（滿量程）
l 量 程：0～50.0mm/s （可選）
l 頻率范圍：10~1000Hz(特殊可定制)
l 報警范圍：0~100%（滿量程內任意設定）
l 報警延時：0～60 S
l 繼電器觸點容量：2A/ 220VAC或1A / 28VDC
l 上電延時：約10秒
l 環境溫度：-30~85℃
l 相對濕度：≤80%
l 工作壓力：1.0MPa
l 最高表面溫度：不超過100℃
l 防護等級：IP65
l 外形尺寸：139W×139 L×90H mm
l 安裝尺寸：116×116 mm（正三角形）
l 安裝螺紋規格：M6×14mm（螺栓）
l 重 量：約1kg

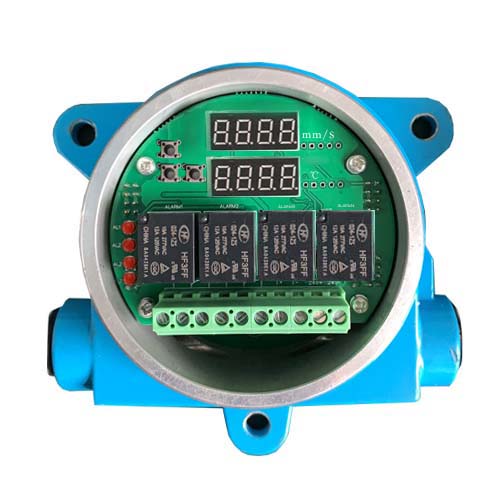

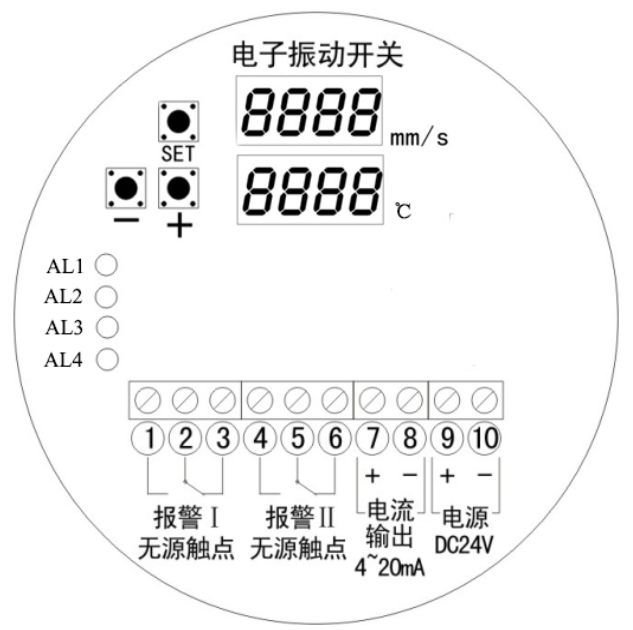

通電后，儀表處于運行狀態下，內部數碼管顯示振動值；本開關各種參數均由內部的“SET、+、-”按鍵來設置各個參數均有相應的標志表示.內部分部圖如下：

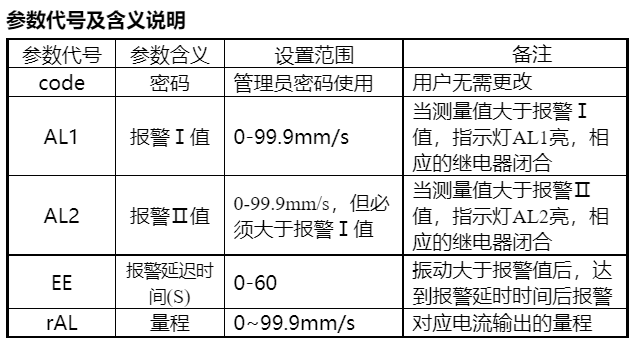

通電后，長按“SET”鍵3秒，進入?yún)?shù)設置狀態，數碼管顯示“code ”，再點擊“SET”鍵進入密碼輸入編輯窗口，通過“+”“-”鍵，輸入管理員密碼“132”，后，點擊“SET”鍵設定完成，返回主菜單，再通過“+”“-”鍵來查找其他參數，需要修改哪些參數，就按“SET”鍵進入，編輯完成后，長按“SET”鍵3秒，退出并保存設定的所有參數。如果進入設置參數狀態下，1分鐘不操作，則儀表自動返回到工作狀態。

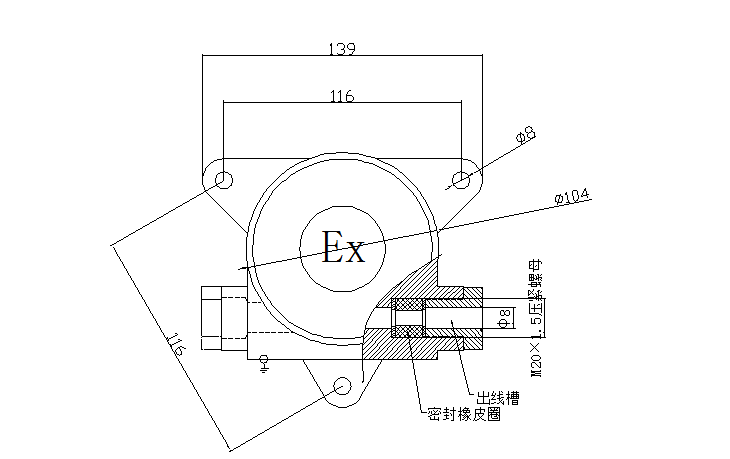

振動開關安裝方便，只需在現場開正三角形間距116mm 的M6的孔，再用安裝螺釘固定即可。
在安裝時，首先打開振動開關接線盒蓋，處理時注意保護隔爆接合在，不得發生碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈及密封圈，然后按照壓緊螺母—墊圈—密封圈—墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，將蓋蓋緊。（出廠時已接好線的不用進行此項操作）
經長期運輸或長期擱置不用的振動開關，在使用前必須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MΩ，否則應進行干燥處理。經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。引入電纜直徑不小于φ6電纜引入裝置密封圈老化變質時應及時更換。
