一、簡介

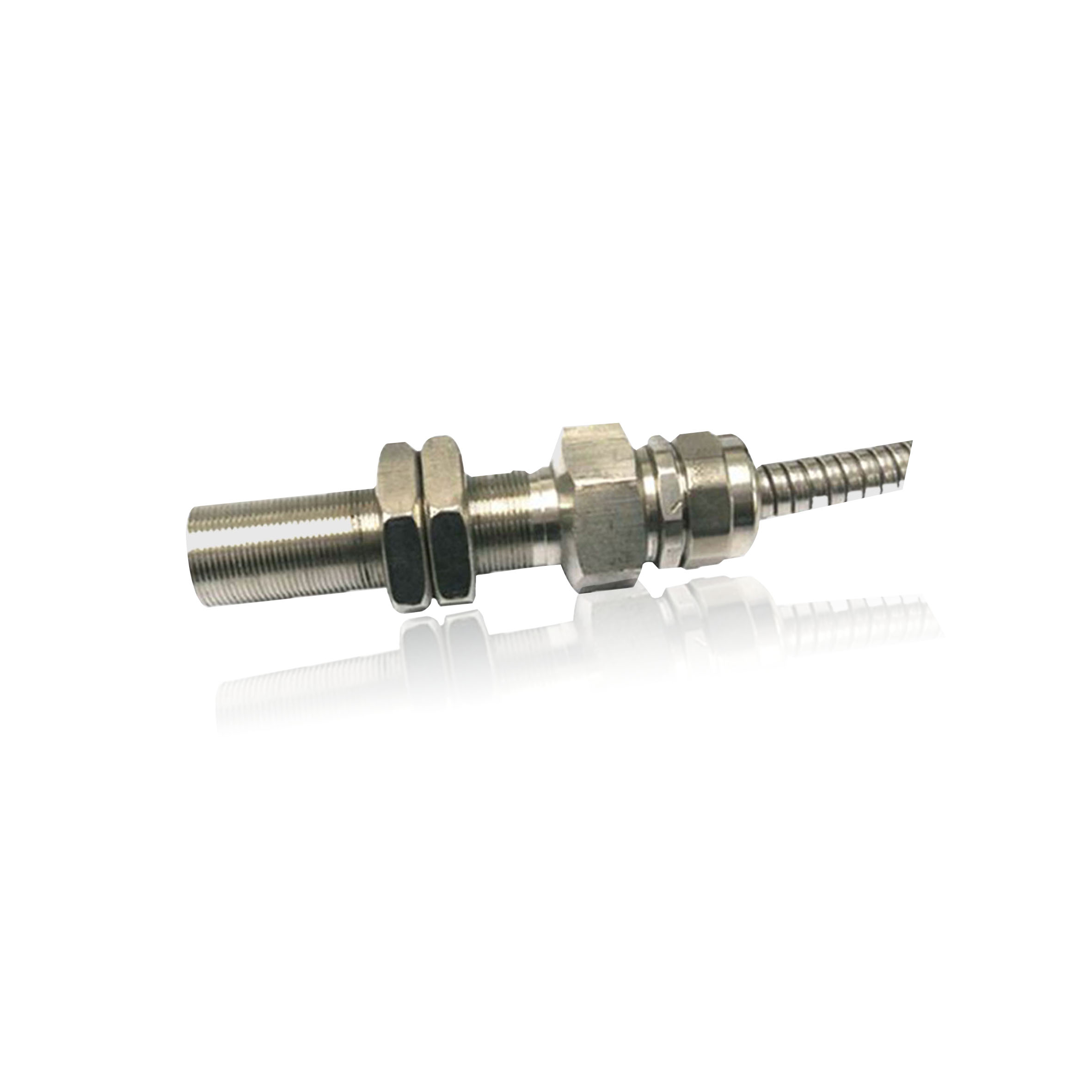

YD62 防爆轉速傳感器可直接替代霍爾開關，其核心部件是采用磁敏電阻作為檢測元件，是一種新型的轉速傳感器，經過全新的信號處理電路令噪聲降低，功能更完善。YD62已被廣泛應用于各種領域。檢測距離4mm，能檢測到接近開關無法檢測的小摸齒與其它類型的齒轉速傳感器相比，YD62所測得的轉速的誤差小，線性度高，可實現零轉速；靈敏度高，可靠性強，壽命長；觸發距離遠，可實現距離輸送；抗磁電干擾能力強；具有良好的抗沖擊性和抗震性。
二、特點
● 靈敏度高；高可靠性；壽命長；觸發距離遠
● 信號觸發為鐵（軟）磁材料
● 可實現遠距離輸送
● 抗電磁干擾能力強
● 良好的抗沖擊性和抗震性
三、工作原理

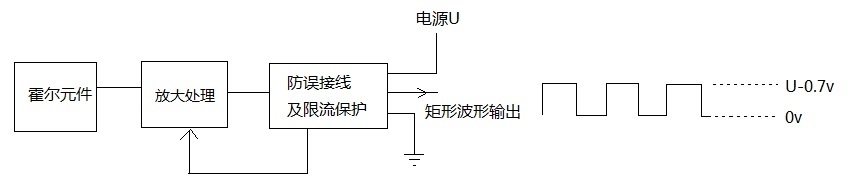

工作原理如下圖：感應原件經放大和輸出保護組成，矩形波電壓輸出。
圖3 工作原理
● 發訊頻率：0～20kHz
● 供電電壓：5～26V(DC)
● 工作溫度：-40～+120℃
● 負載電阻：≥1.0kΩ
● 輸出阻抗：≤47Ω
● 負載能力：20mA （最大）
● 功耗電流：≤10mA（不包括負載電流）
● 檢測距離：1～4mm(A3鋼、電工鋼）
5～10mm(磁鋼、安裝時磁性一致）
● 齒輪模數：m≥ 1（齒輪材料：A3鋼、電工鋼120℃）
● 輸出信號：波形：矩形波
幅值：高電平:U～0.7(U:電源電壓）
低電平：＜0.1V
● 防護等級：IP68
● 安裝螺紋：M16*1(或定制）
● 防爆等級：Exiall BT6 Ga
● 耐振性能：振動（10Hz~2KHz）30g，沖擊100g
● 電源極性保護：有
● 輸出短路保護：有
● 絕緣強度：1000V 50Hz，1min（通道與外殼）
● 外殼材料：不銹鋼304（可按用戶要求改用其他材料）

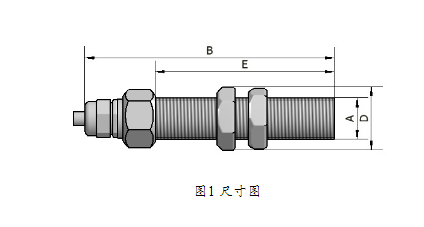

●外形圖
1、接線方式
棕色：+24VDC
藍線：信號輸出
黑色：COM
注意：以實物線標為準
2、傳感器安裝

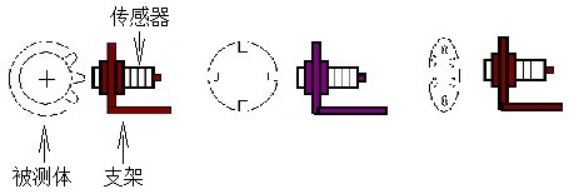

各種安裝測速示意圖
相關說明：
1）齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57 (以上尺寸只是其中一例，模數在0.5至2均可。)
2）安裝傳感器時使尾部與引出線根部連線與齒輪平面相垂直。
3）傳感器引出線分別為：棕色為電源線;黑色為地線;藍色為信號輸出線。
4）如果開槽，開槽尺寸:寬≥4mm;深≥3mm，開孔尺寸≥Φ5mm。
