該類產品是我公司在多年實踐經驗和工程應用基礎上經過研發、改進的振動速度傳感器。在壓電加速度傳感器的基礎上經過專業化高精密設計，內部嵌入精密積分電路。與傳統磁電式相比，由于采用壓電晶體作為敏感元件，內部無移動部件，不會發生退化和磨損，且頻率響應范圍寬，機械運動部件不容易損壞，動態特性優良，抗干擾能力強，可長期可靠工作, 適用于工業現場各種惡劣環境下測量軸承箱體、殼體或結構的絕對（相對于自由表面）振動。
該型產品在旋轉機械的振動故障監測、工程地質、地震監測、高層建筑和大型結構物的振動、模態分析、交通橋梁、科研、教學等領域的振動速度均有著廣泛的應用和測量前景。
特點：
?抗振、耐沖擊、過載能力強
?簡化測試，輸出直接配接顯示處理儀表
?低頻特性好，頻率范圍寬
?長期穩定性好
?使用方便，無需調整
?壓電類尺寸小，無活動部件，壽命長、剛度大
一、基本參數
● 測量最大范圍：200mm/s(振動速度)
50g(振動加速度)
8mm(振動位移)
● 輸出電流：4-20mA
● 響應頻率：5-1000HZ（振動速度）
2-2000HZ （振動加速度）
● 速度方向：傳感器（X,Y,Z）三軸
● 環境溫度：-30℃-+85℃
● 供電電壓：9V-36V
● 殼體材料：304不銹鋼
● 重 量: 110克
● 安裝螺紋：標準M5 （或特殊定做）
● 壓電材料：PZT-5
● 輸出方式：5/8-24 四芯插座（一根線供電+24V，其他三根根線4-20mA信號輸出）
二、曲線參數

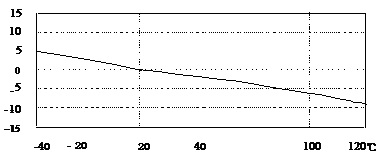

圖2.1溫度曲線

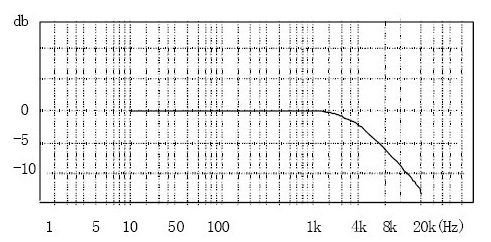

圖2.2典型頻響曲線
三、尺寸參數

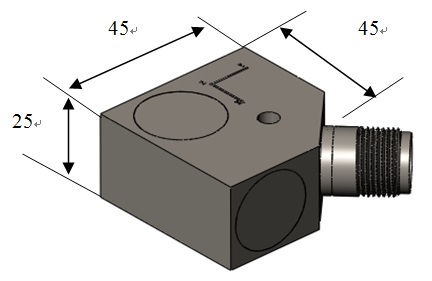

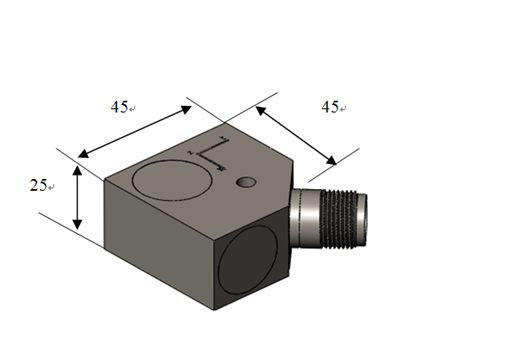

圖3 外形尺寸圖
接線方式

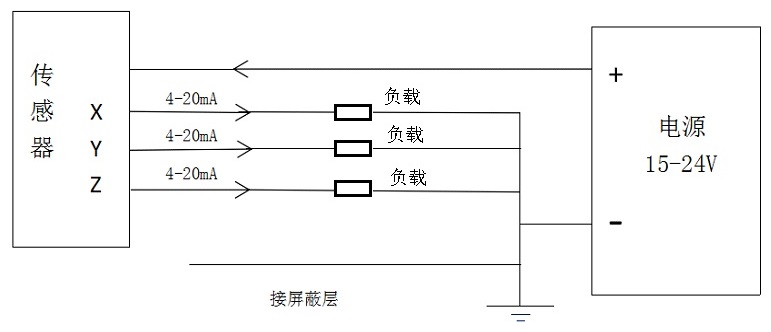

圖1 系統接線圖
注意事項
由于傳感器里有內置電路，不允許用高電壓測試傳感器的芯與外殼之間的絕緣電阻，這樣做極易使傳感器擊穿損壞。請用戶切記，否則損壞不予調換。簡易的判別方法為：用萬用表的R檔測試即可，正向約幾十KΩ ~ 100KΩ，反向無窮大。
公司傳感器的檢定測試條件：160Hz、4mA、10ms-2 、20±5℃ 。
傳感器在使用時不需要調整、鎖緊，使用方便，但建議在使用時盡量避免跌落，造成沖擊過大損壞，敬請注意。
由于傳感器為精密換能儀表，請用戶注意防潮，特別是插頭、插座處的防潮、污染。
產品保修期為一年，建議定期一年檢測一次,用戶不得自行拆開，防止人為損壞。超限終身維修，收取材料及維修費用。
