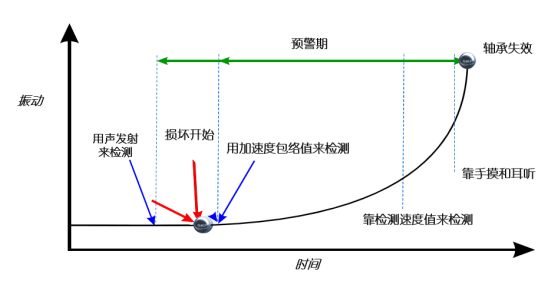

1、加速度包絡是設備振動信號中高頻信號提取特定處理，單獨處理的一種監測方法，它對沖擊信號特別敏感。根據包絡頻譜圖上的頻率分布可以判斷齒輪和軸承表面損傷情況，根據幅值的大小可以判斷故障的嚴重程度。包絡監測對與軸承早期缺陷探測是一個敏感的參數。軸承失效始于滾道表面以下的疲勞應力集中點，此時可采用聲發射傳感器來探測軸承疲勞損傷的彈性波信號，當損傷發展到滾道表面而產生細微裂紋時，由此而產生的沖擊信號便可用加速度包絡技術來檢測，而傳統的振動速度信號則要當滾道表面缺陷發展到非常嚴重后才能檢測到。因此加速度包絡監測是軸承狀態領域應用非常廣泛，效果顯著的早期軸承缺陷信號處理技術。
2、對于滾動軸承類設備，用包絡值來對工況進行分析更能直觀的判斷設備的故障，而不再是振動速度。因?yàn)楹芏嘣O(shè)備振動速度在正常值范圍內，但包絡值可能已經很高了，預示著軸承已經出現失效，需要即使處理。如果不處理，可能會造成更大的損失。
3、而在另外一些情況下，振動速度可能確實超過了標準規定的報警值，甚至跳車值，但如果可以排除其它原因且包絡值在合理區間范圍內，設備依然是不需要停車檢修的。
電動機一般使用滾動軸承，故障發生時表現為包絡譜中的軸承缺陷頻率和包含軸轉頻的邊頻成分。
頻響：0-20KHZ
輸出：4-20mA
供電：24VDC
測量值
包絡：0-20gE（包絡值）
振動速度： 0-100mm/s（最大振動速度值）
如果說頻譜分析可以預知設備故障，那么包絡監測可以起到故障的征兆。判斷早期設備故障預知，預測起到非常重要的作用。

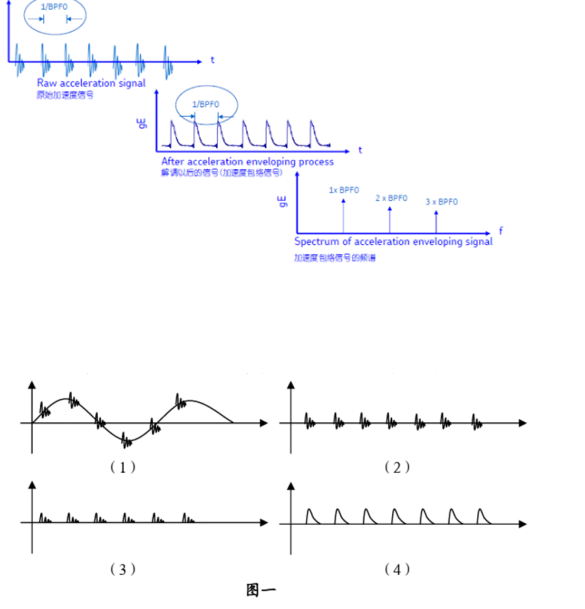

包絡值處理示意圖如下：
通過包絡解頻出來周期性的高頻小幅信號提取出來，這些信號就是軸承早期故障，周期磨損，包絡處理還可用來檢測電機轉條故障，轉子摩擦，軸承潤滑不良等原因造成的調幅信號，通過包絡解調來提取電機轉子條故障，轉子摩擦，軸承潤滑不良的特征信號。

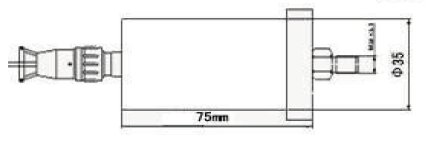

四、外形尺寸
