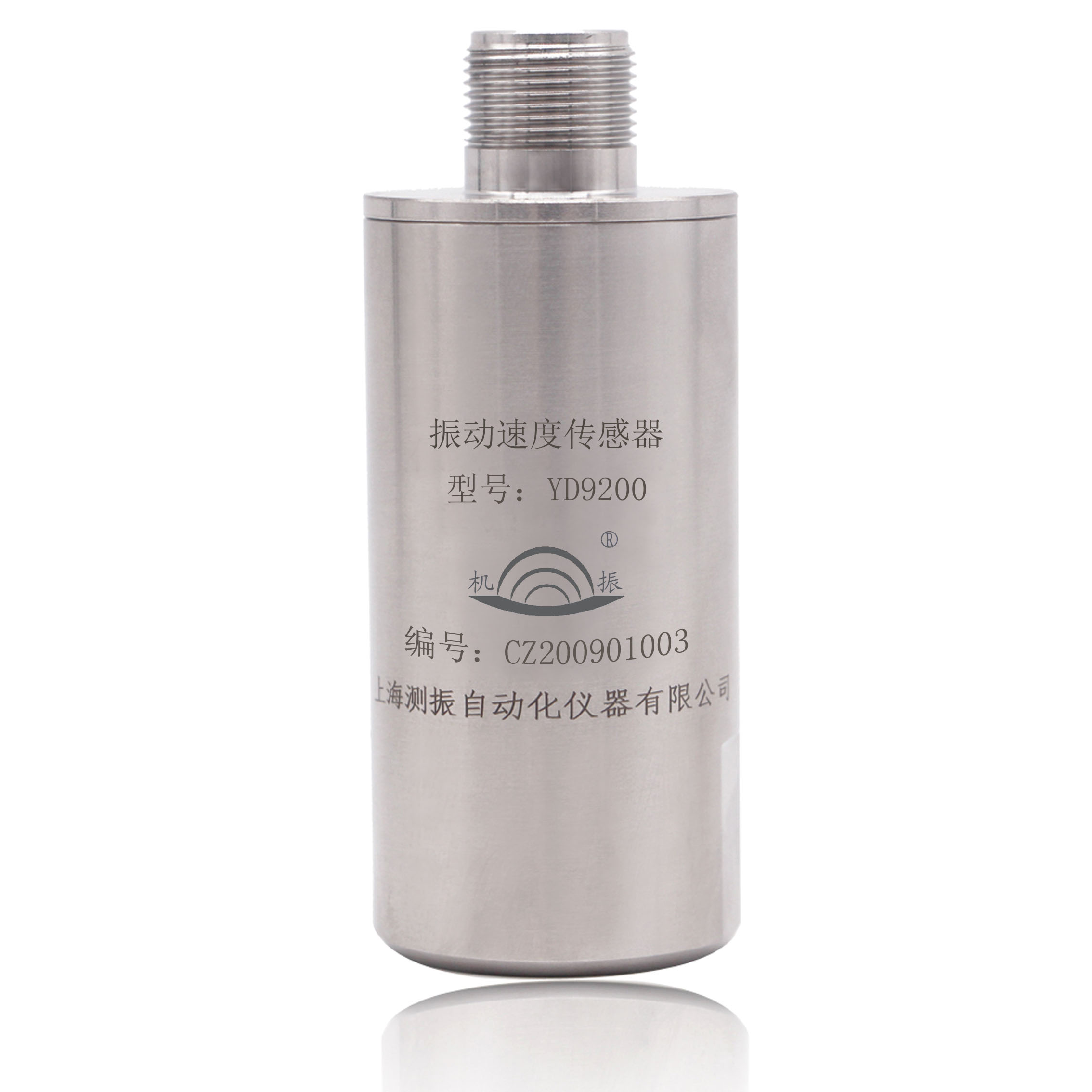

YD9200振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。
一、基本參數
● 靈敏度：20mV/mm/s，30mV/mm/s
● 頻 響：4.5Hz-1000Hz（垂直、水平、通用）
10Hz-1000Hz（垂直、水平）
2Hz-300Hz（垂直、水平）
● 自振頻率：10Hz（10-1000Hz）
● 測量誤差：10-300Hz <3%
100-300Hz <2%
300-1000Hz <5%
● 可測振幅：≤2mm（P-P）
● 最大加速度：10g
● 測量方向：垂直、水平、通用
● 分辨率：0.05%
● 溫 漂：≤0.1%/℃
● 使用環境：溫度-40℃-100℃（-40℃-150℃特殊定做）
相對濕度≤90%
● 防護等級：IP68
● 重 量：約280g
● 外殼材料：不銹鋼（可按用戶要求改用其他材料）
一、安裝
● 安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部M8×1.5螺釘磁座吸附在被測殼體上，然后將傳感器擰在上面擰緊即可。
● 安裝尺寸及規范：參看圖3（速度傳感器的安裝及防護），若傳感器安裝位置受到高溫蒸汽等沖刷時，為降低傳感器環境溫度、需加防護措施，一般情況下可不加防護。

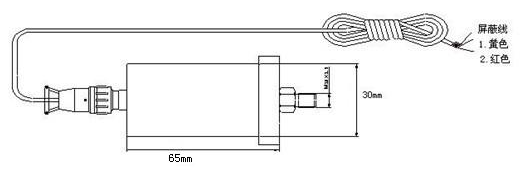

● 使用和絕緣要求。傳感器輸出為懸浮接地、在連接傳感器的插頭、插座上，都標有1、2、3、4的數字?？紤]到接線牢固可靠，將“1、2”和“3、4”分別短接并用?！?、2”作為傳感器訊號輸出的A端，“3、4”作為B端，與其他設備連接時，A、B端可互換，不用區分。連接導線要求有良好的絕緣性能，采用兩芯屏蔽電纜，電纜的屏蔽層一端浮空，另一端接地。傳感器的安裝本廠配用M10*1.5的固定螺釘。對傳感器安裝的防護措施，本廠備有防護罩供應，其余由用戶因地制宜自行處理

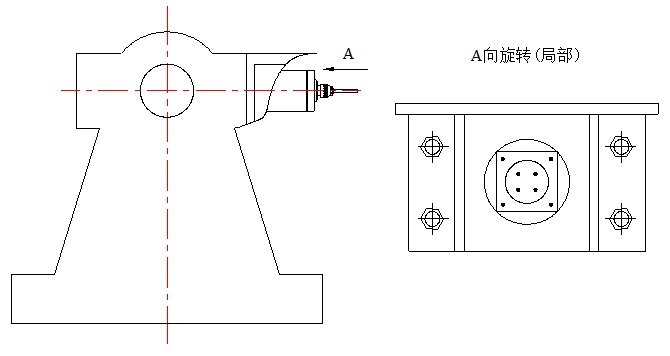

A）護橫向傳感器擋板示意圖

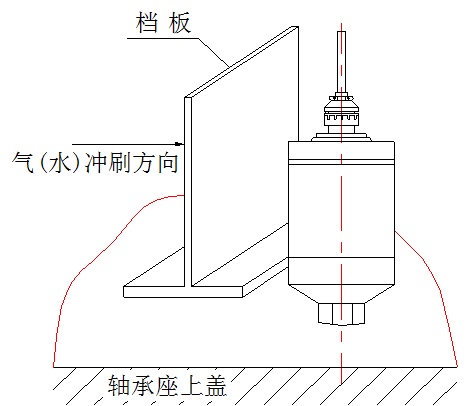

B）防止漏水漏氣檔板示意圖

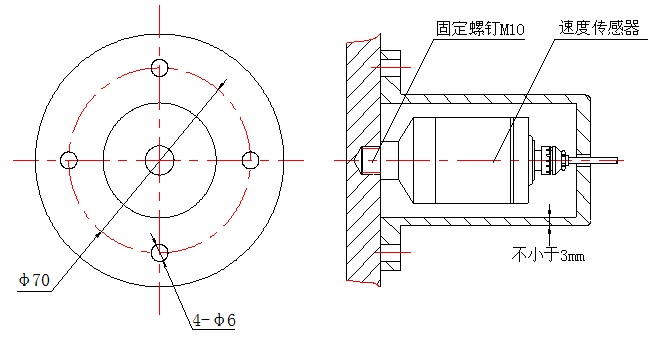

C) 磁場屏蔽罩示意圖（或防護罩）
圖1.速度傳感器的安裝及防
