1、動態特性
● 測量范圍（峰值）：±500g；±100g；±50g
● 軸向靈敏度(25℃)±5%：10 mV/g；50 mV/g；100 mV/g (160Hz)
● 頻率響應（±1dB) ：1-5,000Hz
● 安裝諧振頻率：≥15,000Hz
● 橫向靈敏度比：≤5%
2、電氣性能
● 激勵電壓：18VDC-28VDC (恒流源)
● 恒流源激勵（mA）：2-10mA
● 輸出阻抗：＜100 Ω
● 滿量程輸出（峰值）：±5V
● 噪聲：＜50μV
● 偏置電壓 +6-+8V
3、環境特性
● 工作溫度： -40℃～+120℃
● 沖擊極限(峰值) ：±2000 g
● 溫度響應：見附圖
4、物理特性
● 結構形式 ：剪切
● 殼體材料：304不銹鋼
● 輸出方式：1/4-28四芯
● 安裝方式：M5/膠粘
● 壓電材料：PZT-5
● 重量：約48克
5、附件
● 安裝螺栓：M5
● 電纜線：1/4-28四芯插頭轉3BNC 四芯屏蔽電纜2米
6、產品尺寸

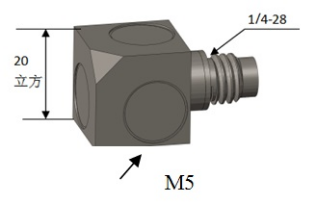

圖3.1 產品尺寸圖
7、溫度曲線

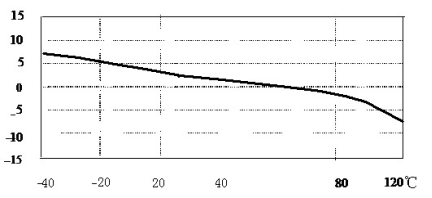

圖3.2溫度曲線
8 、頻響曲線

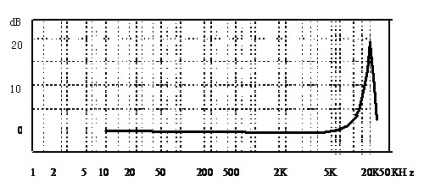

圖3.3典型頻響曲線
