在線監測與故障診斷系統在煤礦帶式輸送機上的應用
目前煤礦帶式輸送機電機軸承、減速器軸承、滾筒軸承的監測主要依賴于紅外溫度儀定期監測和手持振動儀檢查，但采用人工定期檢查很難系統地進行設備安全監測和提前預防，因為只有在設備出現重大隱患時才有升溫表現，振動才有異常值。
1、帶式輸送機在線監測與故障診斷系統方案設計
帶式輸送機在線監測與故障診斷系統由上海測振的GZW50/150振動/溫度傳感器、隔爆兼本安型多路電源、交換機、數據庫以及在線監測診斷網頁客戶端組成。

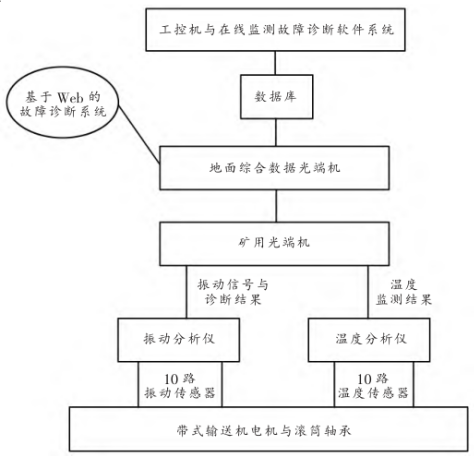

振動/溫度傳感器用于軸承振動、溫度信號獲取，經過信號轉換，進行數據采集與處理，通過故障診斷算法對振動、溫度信號進行分析，實現帶式輸送機軸承運行狀態實時診斷。診斷結果和報警數據通過交換機發送到數據庫存儲，采用數據庫信息實現趨勢分析、報表查詢、報告生成、診斷顯示等功能。 帶式輸送機在線監測與故障診斷系統設計方案如圖 1 所示。
圖 1 帶式輸送機在線監測與故障診斷系統設計方案

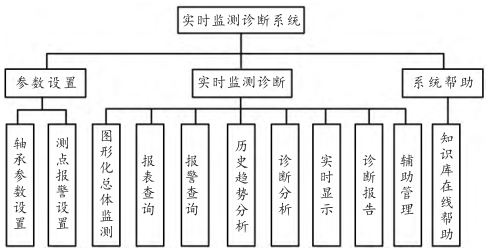

該系統主要功能分布圖如圖 2 所示。
圖 2 系統功能分布圖
各模塊的主要功能：
（1）參數設置功能模塊
該模塊主要設置診斷系統的報警值上限和下限參數，當系統運行參數穩定狀態出現的設定值高于或者低于限值時，系統就會報警，起到警示的作用。
（2）圖形化總體監測模塊
該模塊將設備的運行狀態視圖化，能夠更好地通過視覺來監控軸承溫度和振動的大小，將檢測的結果模塊化、集中化顯示，并且能夠集中地體現不同部位的不同檢測結果值以及報警狀態等。
（3）報表查詢模塊
該模塊除了具有查詢功能以外，還能夠有效地記錄輸送機軸承運行狀態，并且通過表格的形式得到一定時期內的軸承振動情況與溫度，通過數理統計獲得設備的運行狀態。
（4）報警查詢模塊
可以通過該模塊獲得設備運行的報警值和最大檢測值，獲得最優的設備運行參數。
（5）歷史趨勢分析模塊
通過歷史查詢和數理統計，可以獲得一定時期內的設備運行變化趨勢，以及設備在運動過程中的溫度和振動變化情況， 得出運行趨勢分析結果。
（6）實時顯示模塊
該模塊能夠?qū)崿F(xiàn)設備運行單元的模塊化顯示，可以將軸承、測點的相關參數如軸承振動的幅度和溫度形象地在設備模型中顯示出來，獲得直觀的設備監控。
（7）診斷報告模塊
通過軟件的處理，可以將設備的運行狀態經過數據處理、整合得出設備的運行參數變化，形成運行報告。
（8）系統幫助模塊
提供專業知識庫與各功能模塊的使用幫助。
2、系統應用實例
（1）工程背景
針對XX煤礦111帶式輸送機 12 個大型部件進行在線監測與故障診斷系統的設計。主要通過不同設備主要部件的檢測點實現數據的遠程傳輸，進行故障診斷和預測，實現XX煤礦安全生產。本次的設備檢測部位主要有驅動電機、軸承、輸送帶等。
根據XX煤礦近幾年來的事故分析能夠得出，主要的事故原因除了突發事件之外，大多都是由設備軸承故障造成的，其中電機、減速機以及滾動軸承等是重要的故障點，需要定期、定時進行設備檢驗和維護，以保障礦井的安全。 本次研究主要針對帶式輸送機的關鍵部位電機、滾筒、軸承座、減速器等進行軸承振動信號的監測，設計在線監測與故障診斷系統，利用傳感器、信息處理平臺等設備進行大型設備故障判斷。
（2）系統的工作原理
系統的設計需要實現設備運行的狀態監控、信息傳輸與故障診斷等功能，以保證能夠在遠程檢測到設備的基本狀況。所以該系統應該包括數據采集部分、數據傳輸部分、監控服務器、故障診斷部分等。
數據采集的主要信息是設備的溫度、振動值，通過傳感器檢測設備軸承的信號。
XX煤礦采用的是礦用本安振動監測分析儀，可對振動信號和溫度、壓力信號進行采集和濾波、放大、A/D 轉換等處理，得出初步的設備信息，然后再經過系統診斷相關算法進行信號加工處理，處理后的參數分析結果（溫度、壓力和振動幅度等）信號傳送到環網交換機，之后再利用以太網把信息數據進一步傳送至數據庫服務器，由此實現大型設備的運行參數在線監控、故障診斷等。

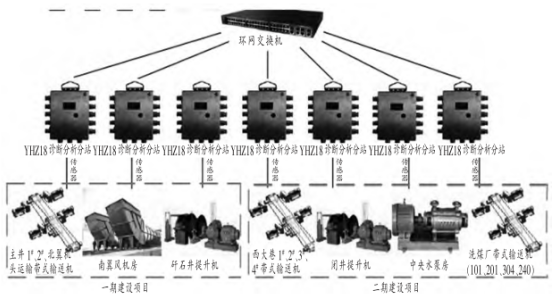

系統整體框架如圖 5 所示，該系統對 10 個大型部件進行安全性能檢測，不同的子系統將檢測信號傳輸?shù)浇粨Q機中，該系統通過數據庫的設備參數信息進行綜合診斷，然后從局部性能到整體性能進行判斷，最終得出整個設備的運行規律和狀態，準確地找出設備運行的異常點來判斷故障。
圖 5系統整體框架
（5）系統的硬件組成
硬件選擇上應考慮礦井的工作環境，如高溫、多塵且具有一定量的易燃易爆危險氣體。 同時還應考慮檢測設備的長時間、遠距離的工作狀態，以基本工作環境為基礎選擇系統硬件。
該系統主要是以振動監測分析儀作為核心部件，同時與傳感器、數據采集站、服務器等相結合，由上海測振的GZW50/150礦用無線振動/溫度傳感器、無線接收/發射器、隔爆兼本安型多路電源、交換機、工控機等組成系統硬件。
礦用溫度/振動監測分析儀的主要功能：
①同步高速采集 對振動、溫度信號進行實時采集；
②故障頻率自動計算 在故障機理研究的基礎上，實現不同設備、不同頻率的自動計算；
③振動值測試 計算振動加速度峰峰值與振動烈度值，分析推斷出設備的振動情況；
④振動報警門限設置與自動報警 當設備運行超限時自動報警；
⑤故障定量分析和智能診斷功能 定量地分析設備運行參數的變化形式和趨勢，直觀地得出故障狀態，有效地克服了傳統故障診斷的延遲性；
⑥存儲功能 對數據進行本地存儲，確保故障信息長時間保留；
⑦數據傳輸功能 通過光纖傳輸確保采集的數據及時準確地上傳到地面集控室。
本文以XX煤礦帶式輸送機為例，設計帶式輸送機在線監測與故障診斷系統，在不同部位傳感器測點配置不同的儀器；設置在線監控功能、實時查詢功能、信息統計功能等，形成穩定、安全的在線監測系統，實現設備故障的在線監控，保證數據遠傳的真實性、穩定性，實現帶式輸送機溫度、壓力、振動等信號的高精度監控。
