什么是振動變送器
什么是振動變送器？在本文中，我們將討論不同類型的振動，不同類型的振動傳感器，以及如何根據參數選擇振動檢測設備。為了機器的最佳性能，有必要連續監測速度、溫度、壓力和振動等參數。監控任何參數的變化可以解決任何導致經濟損失的停機時間和/或機器損壞。 在這些參數中，判斷動態條件的最佳操作參數之一是振動。在下面了解有關振動感應的更多信息。
振動類型和定義
首先，在深入討論之前，我們需要對振動進行定義。振動可以定義為圍繞機器或部件的平衡位置的機械振蕩，或者簡單地定義為機器或部件的來回運動。工業設備中的振動有時是正常運行的一部分，但有時它可能是故障的征兆。在機器監控中，我們處理兩種類型的振動；

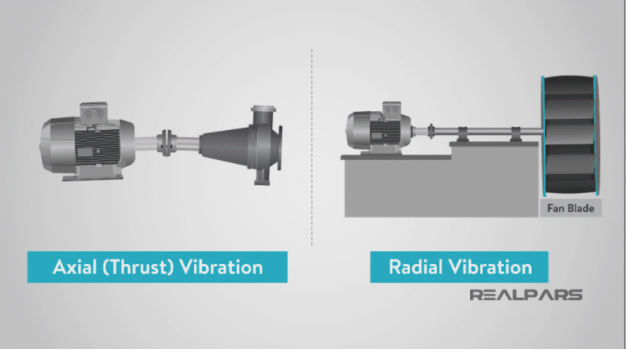

軸向（推力）振動（左圖） 徑向振動（右圖）
1. 軸向（推力）振動
“軸向”振動是縱向軸系振動或平行于電機軸。例如，軸不對中可能會導致軸向振動。

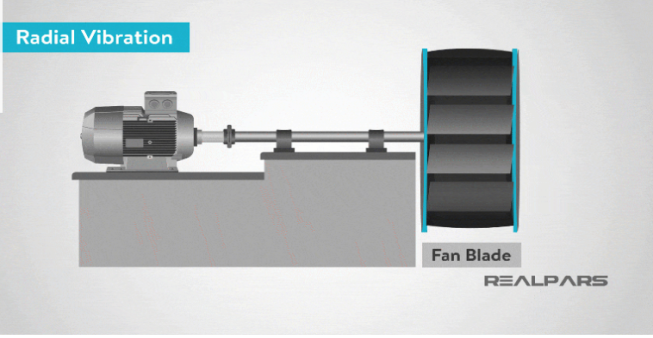

2.徑向振動
“徑向”振動作為從軸向外施加的力而發生。如果電機在旋轉時有重點，則會發生徑向振動。
如果有變形的扇葉，當風扇旋轉時，變形的扇葉會向外拉動電機的軸，造成徑向振動。
振動傳感器的類型
現在我們知道了振動是什么，讓我們來看看監測振動的不同類型的傳感器。首先，我們將討論加速度計。

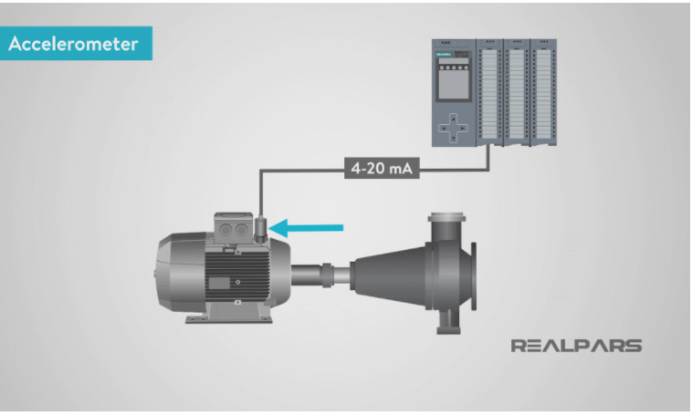

1. 加速度計
加速度計是測量結構的振動或運動加速度的設備。它們有一個傳感器，可以利用壓電效應將由振動或運動變化引起的機械力轉換為電流。
有兩種類型的壓電加速度計，高阻抗和低阻抗。

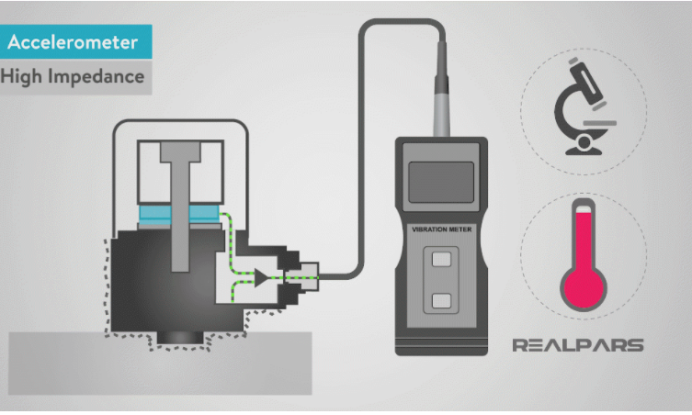

1.1。高阻抗加速度計
高阻抗加速度計產生直接連接到測量?jī)x器的電荷。它們需要特殊的住宿和儀器，因此可以在研究設施或高溫應用中找到。

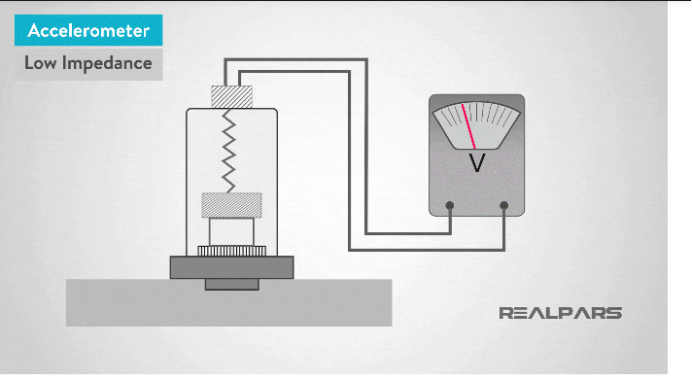

1.2. 低阻抗加速度計
低阻抗加速度計有一個電荷加速度計作為其前端，以及一個內置的微電路和晶體管，可將電荷轉換為低阻抗電壓。這種類型的加速度計很容易與標準儀器接口，使其在行業中普遍使用。

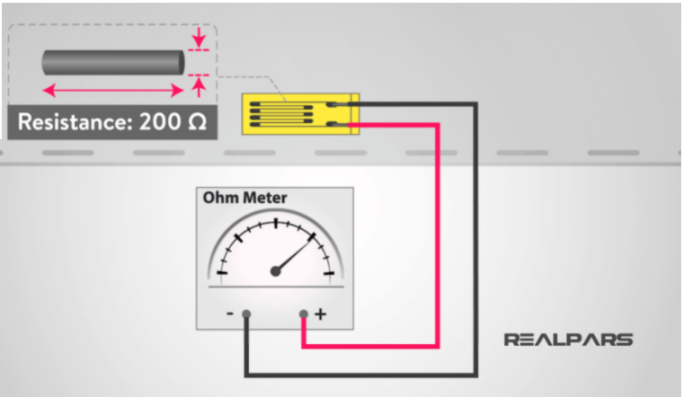

2.應變計
接下來，我們來談?wù)剳?yīng)變片式振動傳感器。就像聽起來一樣，應變儀測量機器部件上的應變。
應變儀是一種傳感器，其電阻隨施加的力而變化；它將力、壓力、張力、重量等轉換為電阻的變化，然后可以測量。當外力施加到靜止的物體上時，會產生應力和應變。當對任何金屬線施加應變時，該線的長度增加而直徑減小。長度的增加和直徑的減小將改變電線的電阻，這將使我們能夠測量機器部件上的應變。
3. 渦流
我們將討論的最后一種振動傳感器是渦流或電容位移傳感器。渦流傳感器是非接觸式設備，用于測量導電部件的位置和/或位置變化。這些傳感器與磁場一起工作。傳感器有一個探針，它在探針的尖端產生交流電。交流電在我們監控的組件中產生稱為渦流的小電流。傳感器監測這兩個磁場的相互作用。隨著場相互作用的變化，傳感器將產生與兩個場相互作用的變化成比例的電壓。
使用渦流傳感器時，重要的是組件至少比傳感器直徑大三倍才能正常運行；否則，將需要高級校準。
如何選擇振動傳感器
在為您的應用選擇振動傳感器時，重要的是要考慮以下因素：
– 范圍和準確性
– 環境條件
– 測量表面的形狀
在我們討論過的三個傳感器中，加速度計是最常見的，因?yàn)樗哂辛己玫念l率范圍，這意味著它可以感應慢速和快速應用。
除了頻率，加速度計價格實惠且耐用。它們必須直接安裝在振動傳感器常見的機器上。渦流或電容傳感器具有中等精度，不適用于高分辨率應用。它們非常耐用，使其成為骯臟環境的理想選擇。就像加速度計一樣，它們必須直接安裝到被監控的機器上。
最后，應變計既通用又準確，同時仍適用于危險環境。
