振動傳感器如何正確接線
振動傳感器一般有二線制、三線制、四線制，部分會有五線制。如我司產品YD9700MS三向振動變送器，就是五線制。有小部分初次購買的客戶不了解如何接線，其實傳感器的接線方式基本上是一樣的。
二線制：一根線連接供電電源+24V,另外一根線連接供電電源-24V，我司通常以電源正極為紅線，電源負極為黑線。
三線制：在二線制的基礎上多加了一根線，多出來的這根線連接信號輸出，通常為黃色線。
四線制：在二線制三線制的基礎上又加了一根信號線，兩根電源線分別連接電源正極、電源負極，兩根信號線分別連接信號輸出、信號輸入。信號輸入一般為黃線，信號輸出一般為綠線。
也有部分四線制產品，如我司的三軸系列振動傳感器/加速度傳感器，為一根電源線，三根信號線分別連接plc的xyz軸。
五線制：在四線制的基礎上，多了一根地線，紅線連接24v，黃線連接GND，黑白綠分別對應XYZ三軸信號輸出。

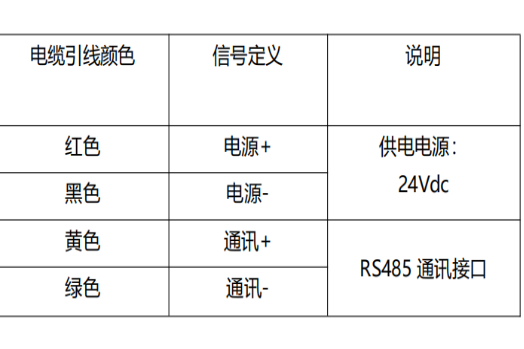

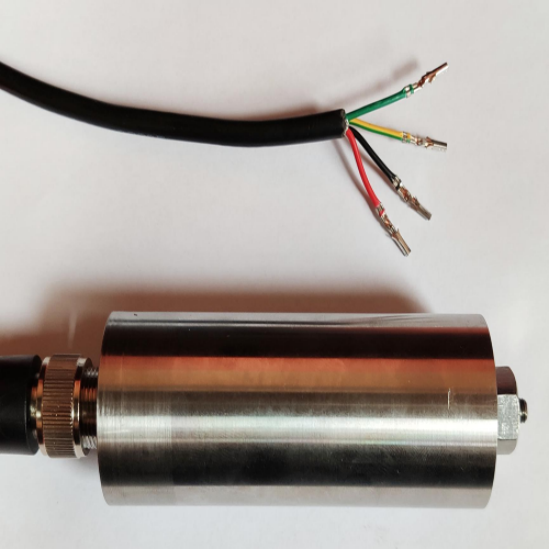

以我司YD280一體化智能振動傳感器為例：
（僅供參考，因產品出貨批次不同，線的顏色方面會有差異）
