中鐵新建紹臺高鐵段隧道爆破振動監測方案

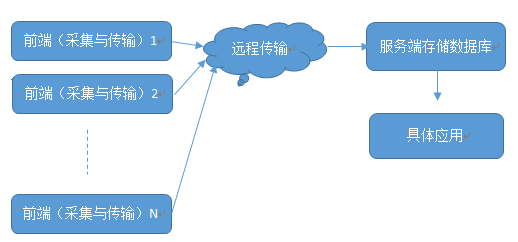

一、總體方案
前端主要由信息采集模塊、通信模塊、供電電池組成 ，對數據進行實時傳送，傳輸服務端進行數據庫管理，客戶端可設定工作模式（工作或休眠）可以節省電量。數據中心可以對數據進行監控和觀察數據變化趨勢。
1.1 前端

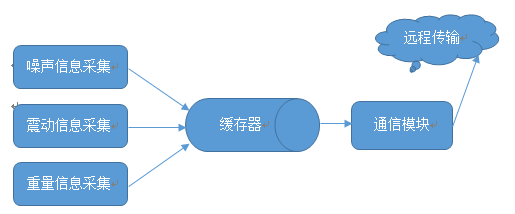

信息采集模塊的功能是負責測試點x、y、z三相振動加速度的信息的采集，完成后通過通信模塊（GPRS、3G、4G等）遠程傳輸?shù)椒?wù)端。
上圖緩存器的作用主要是為了減少傳輸數量，降低信息傳輸?shù)某杀尽?/span>
1.2 服務端
服務端主要就是數據存儲服務器，需要開發程序接收各地遠程傳輸回來的數據。
1.3 后端

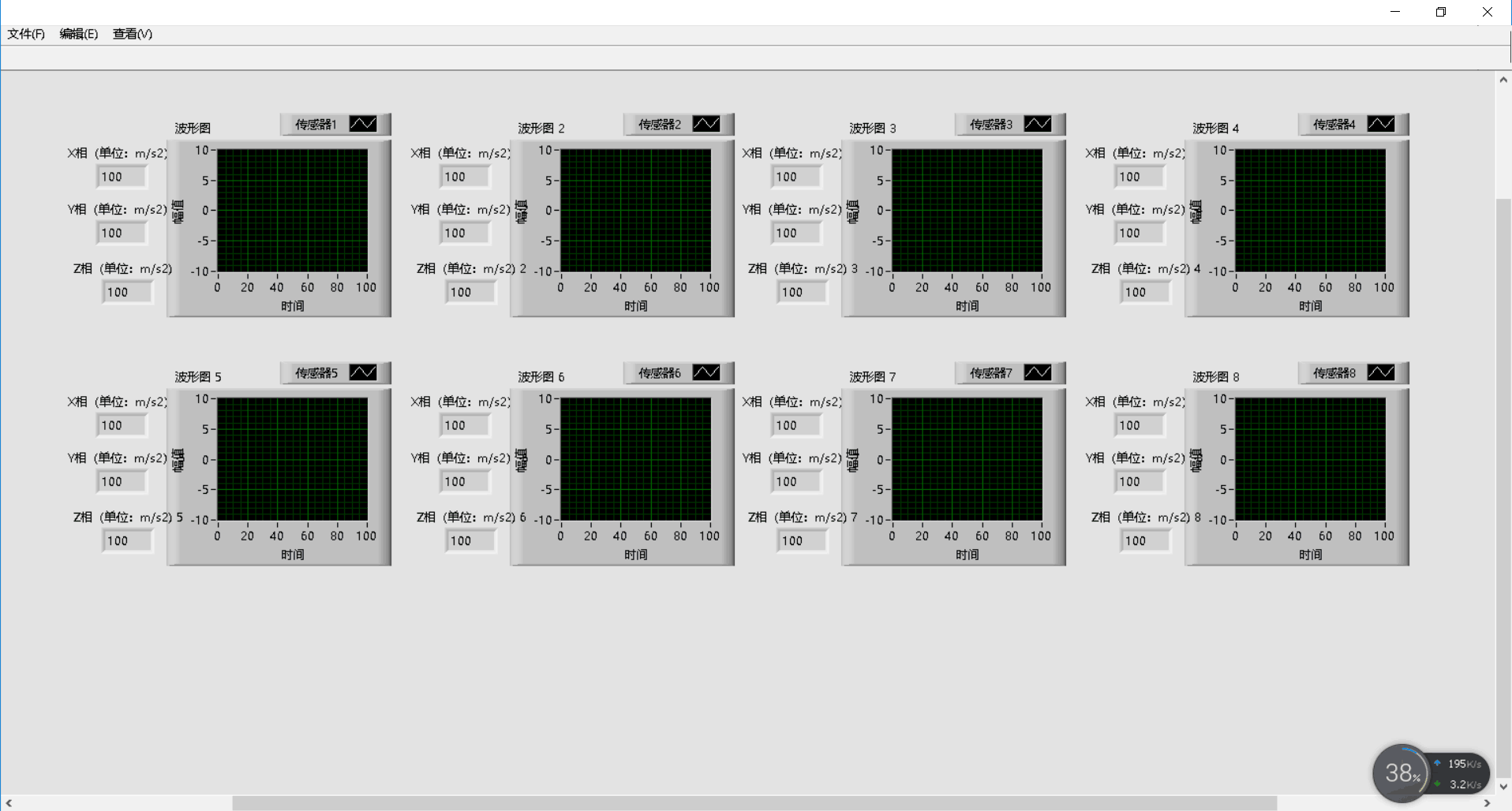

后端指客戶端監測系統，對服務端接收存儲的數據進行處理，對現場一體化振動變送器、加速度傳感器等傳感器工組模式進行控制，傳感器工作模式就是實時的傳輸數據，休眠模式，就是停止傳輸數據并處等待受控指令狀態等待下次喚醒。對現場傳來的數據進行實時顯示，和波形呈現。

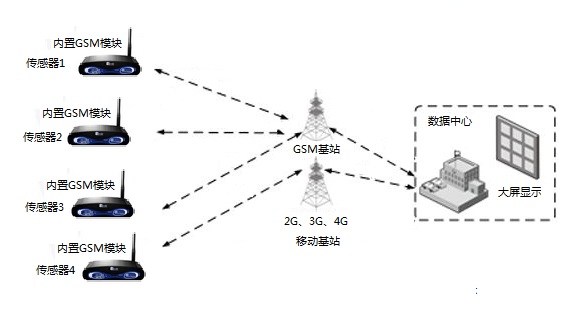

1.4 總圖
二．難點
如果采集速率太快無法完成實時傳輸。采樣率只能達到3khz ，傳輸速率最大50kps。
三、技術參數
1. 內置全網通通信模塊，支持移動、聯通、電信全頻段網絡；
2. 支持以4G全網通為主通信方式，保證數據完整性和及時性；
3. 具有多路接口≥8；
4. 支持向三路以上地址發送含不同登錄信息的數據功能；
5. 支持遠程時鐘自動同步功能；
6. 具有自檢功能，定期上報電池電壓、溫度、信號強度、位置信息等自檢數據；
7. 具有閾值觸發功能，崩塌加速度計如敏感到重力加速度超過閾值，自動將信息通過無線網關上報。
8. 支持接收并執行遠程控制指令，包括查看及設置數據發送間隔、查看及設置設備閾值、采集并查看當前測值、遠程重啟設備及獲取設備狀態；
9. 數據接口：具備RS485或RS232接口或RJ45接口或USB端口，可通過端口設置無線網關的有關參數。
10. 供電：太陽能板浮充蓄電池供電，單晶硅太陽能板，功率≥40W，免維護蓄電池，容量≥25Ah。無日照至少連續正常工作時間不少于15天。
11. 存儲：可存儲2年以上的、采集頻率為1次/小時的原始觀測數據，具備空間不足自動覆蓋舊文件功能。
12. 量程：0 ~ 50mm/s；
13. 待機功率：≤60μA/3.7V；
14. 休眠狀態下可喚醒；
15. 自帶光伏充電；
16. 持續工作時間：≥5年；
17. 工作時間：免維護≥3年；
18. 防護等級：IP67（需提供國家認定機構檢測證書）；
19. 工作溫度：-25℃ ~ 85℃；
20. 振動速度變化觸發數據自動上報。

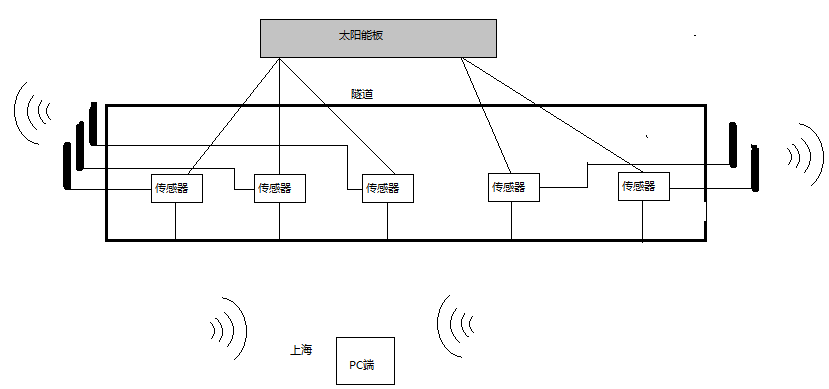

四、工作模型圖
