紙機烘缸案例分析
設備名稱: 紙機烘缸
1. 設備有2個同步電機驅動,隨紙機的速度變化而變化,其齒輪箱(KUMERA)最后一級轉速約102r/min（速比為28.5:1）

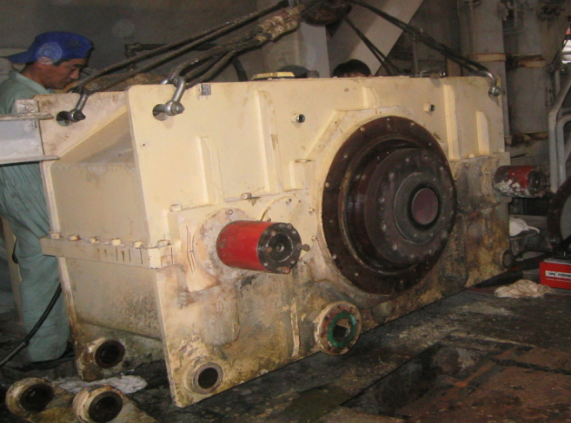

2.其軸為空心軸,內通蒸汽, 見下圖

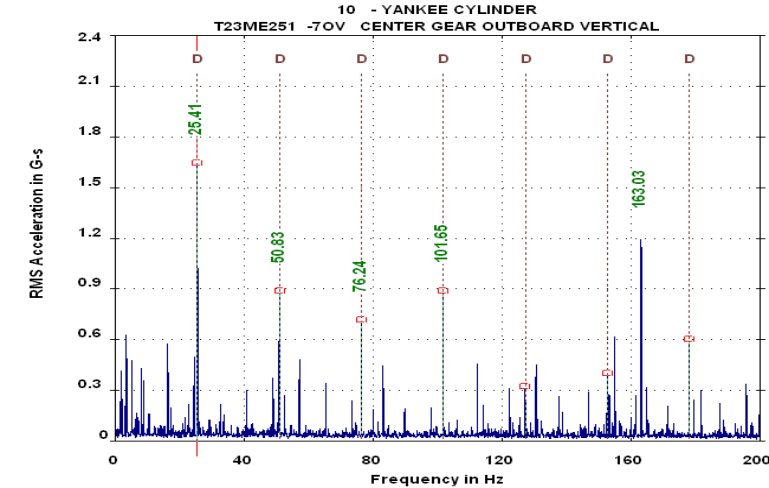

在2007-8-12檢測發現軸承BPFI 缺陷頻率(速度為103rpm/min)
2007-10-4再次檢測,其內圈缺陷頻率上升( 當前速度為103rpm/min)

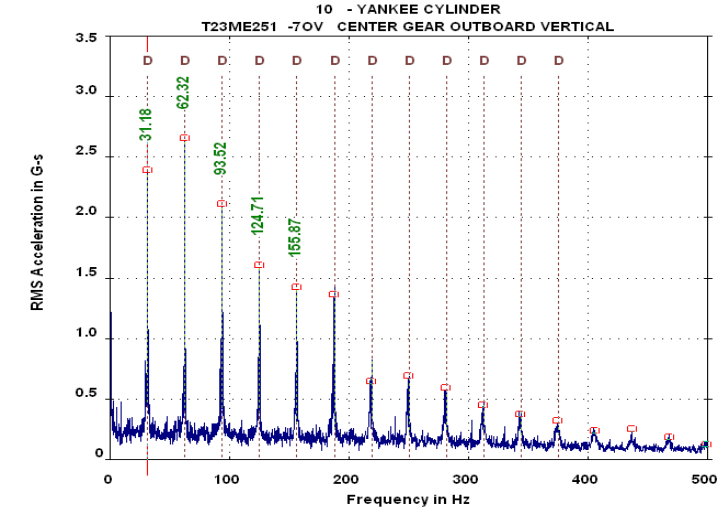

在2007-10-4檢測時的軸承BPFI 缺陷(速度為126rpm/min)

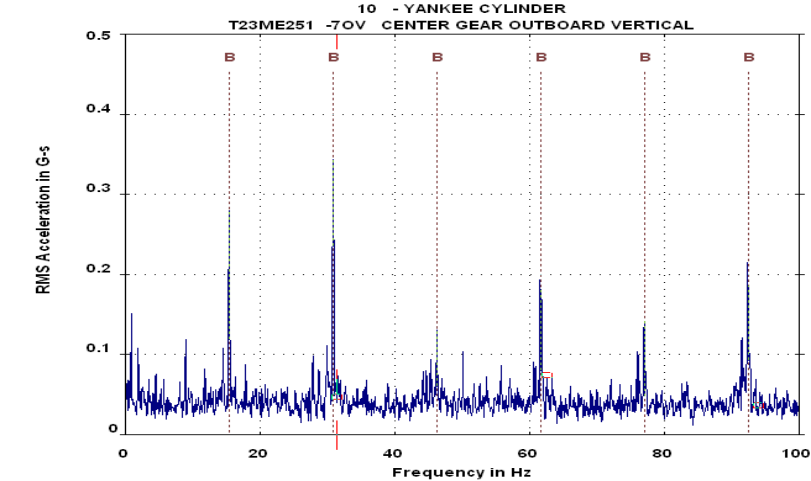

2007-10-10 再次檢測出現軸承出現BSF缺陷頻率
期間對潤滑油進行分析,發現金屬顆粒嚴重超標;于2007-10-23停機檢修,

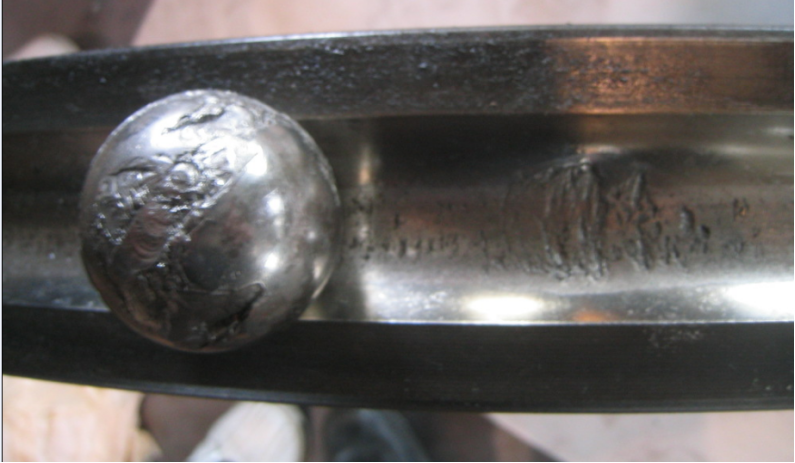

發現軸承損壞,見下圖

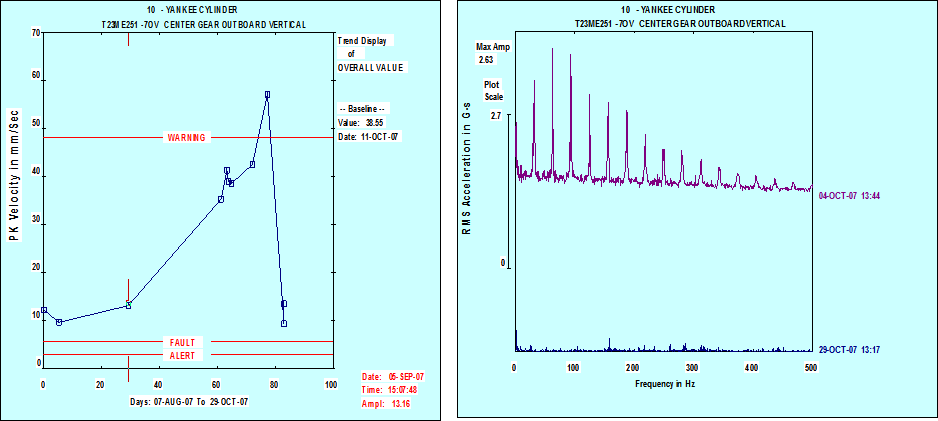

更換后對比趨勢圖
