某化工廠離心機軸承故障診斷案例解析
本期案例分享將為您介紹上海測振故障診斷團隊為某化工廠離心機進行診斷服務的故障實例，分享典型案例，收獲寶貴經驗，上海測振與您共同進步。
1、設備概況

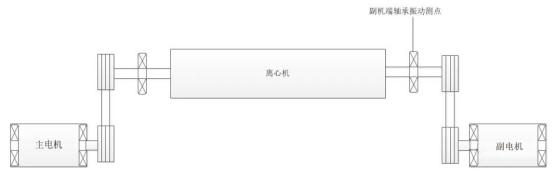

某化工廠于2020年10月份進行設備點檢過程中發現離心機副機端振動較大，邀請上海測振故障診斷人員做現場診斷分析。測點位置布置在副機端軸承部位，副電機通過皮帶帶動離心機內轉子運轉，測試時內轉子轉頻約為33.44Hz，副基座軸承型號：NU224E/P63，機組結構簡圖如圖1所示。
圖1 離心機結構簡圖

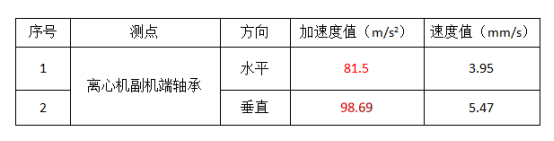

設備現場測試記錄如表1，離心機副機端軸承故障頻率如表2。
表1 測試記錄
減速機輸出軸驅動端軸承特征頻率如表2所示。

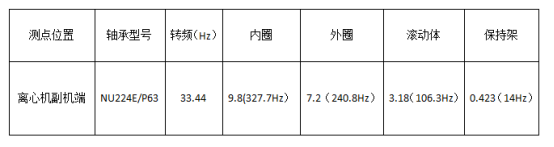

表2 軸承故障頻率
2、故障現場描述

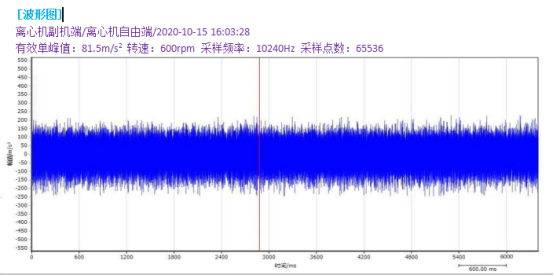

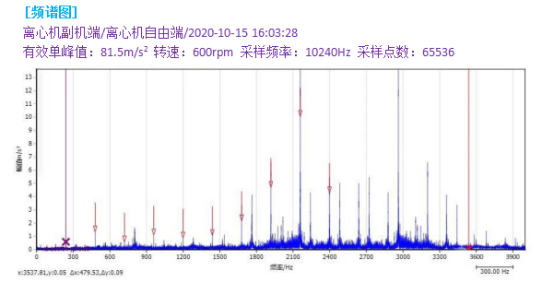

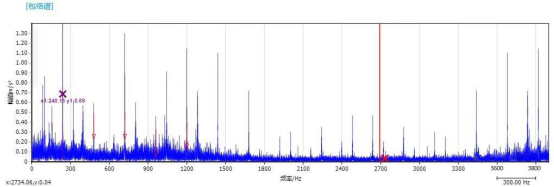

圖3.1.2 離心機副機端水平振動加速度波形、頻譜、包絡譜圖

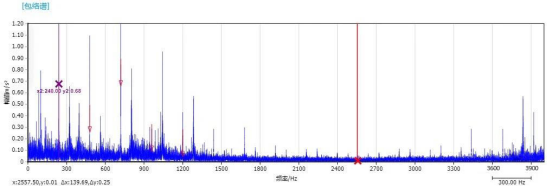

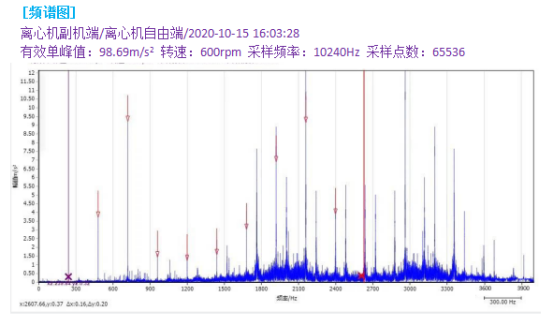

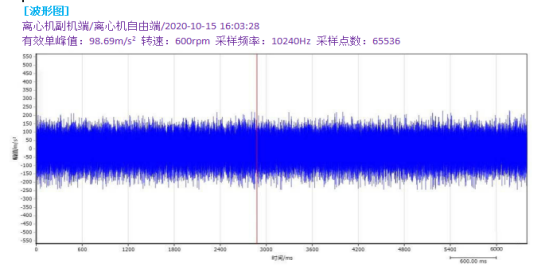

圖3.1.3 離心機副機端垂直振動加速度波形、頻譜、包絡譜圖
由表1測試數據記錄可以看出，副機端軸承振動加速度值、振動速度值均較大，選取振動加速度值進行分析如圖3.1.2、圖3.1.3，頻譜圖上高頻成分較突出，主要表現為240Hz及其倍頻諧波，同時包絡譜上240Hz及其倍頻成分也比較明顯，參照表2軸承故障頻率，240Hz正好與軸承的外圈故障特征頻率240.8Hz接近，因而判斷離心機副機端軸承有問題。建議根據現場生產情況，及時對副機端軸承進行更換。
3、故障結論

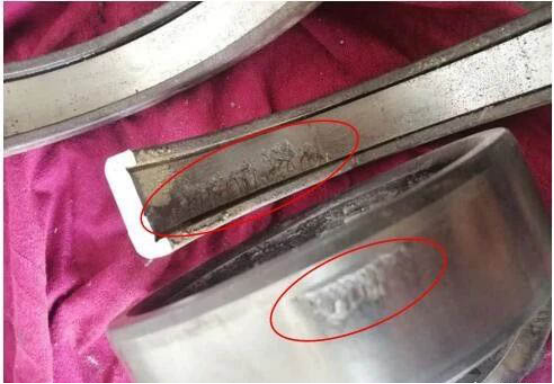

收到上海測振的診斷報告后，客戶于2020年10月18日進行了拆機檢修，檢修發現副機端軸承的內圈和外圈均有不同程度的剝落和點蝕，現場圖片如下圖4.1。
圖4.1 故障軸承解體圖
4、產生影響
故障診斷人員采用上海測振的精密分析儀器，通過頻譜分析技術，準確診斷出了設備故障部位，并采取相應措施，快速、高效地對設備進行了故障驗證及軸承更換，保證了設備的安全穩定運行。
