認識壓電式加速度傳感器
壓電式加速度傳感器又稱壓電加速度計,是一種無源傳感器，屬于慣性式傳感器。某些晶體在一定方向上受力變形時，其內部會產生極化現象，同時在它的兩個表面上產生符號相反的電荷,當被測振動頻率遠低于加速度計的固有頻率（諧振頻率）時，則力的變化與被測加速度成正比，當外力去除后，又重新恢復到不帶電狀態，這種現象稱為“壓電效應”，具有“壓電效應”的晶體稱為壓電晶體。例如石英、壓電陶瓷等。
壓電式加速度計的結構和安裝壓電式加速度計的結構形式

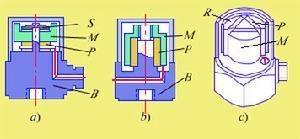

常用的壓電式加速度計的結構形式如圖。S是彈簧，M是質量塊，B是基座，P是壓電元件，R是夾持環。圖a是中央安裝壓縮型，壓電元件一質量塊—彈簧系統裝在圓形中心支柱上，支柱與基座連接。這種結構有高的共振頻率。然而基座B與測試對象連接時，如果基座B有變形則將直接影響拾振器輸出。此外，測試對象和環境溫度變化將影響壓電元件，并使預緊力發生變化， 易引起溫度漂移。圖c為三角剪切形，壓電元件由夾持環將其夾牢在三角形中心柱上。加速度計感受軸向振動時，壓電元件承 受切應力。這種結構對底座變形和溫度變化有極好的隔離作用，有較高的共振頻率和良好的線性。圖b為環形剪切型，結構簡單，能做成極小型、高共振頻率的加速度計，環形質量塊粘到裝在中心支柱上的環形壓電元件上。由于粘結劑會隨溫度增高而變軟，因此最高工作溫度受到限制。
在現代生產生活中，壓電式加速度傳感器被應用于許許多多的方面，如手提電腦的硬盤抗衰保護、目前用的數碼相機和攝像機中根據拍攝時候的手部的振動加速度傳感器，自動幫助相機調節聚焦的加速度傳感器。壓電加速度傳感器還應用于汽車安全氣囊、防抱死系統、牽引控制系統等安全性能方面。

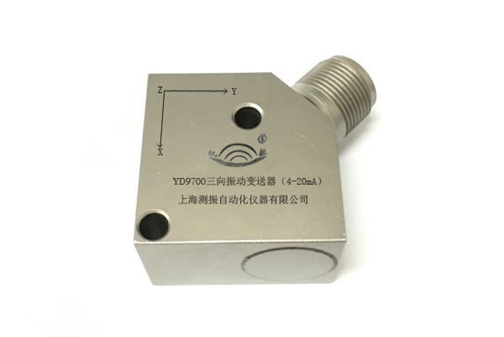

由我公司生產的YD9700三軸振動變送器，在壓電加速度傳感器的基礎上經過專業化高精度設計，內部嵌入精密積分電路。與傳統磁電式相比，由于采用壓電晶體作為敏感原件，內部無移動部件，不會發生退化和磨損，且頻率響應范圍寬，機械運動部件不容易損壞，動態特性優良，抗干擾能力強，可長期可靠工作，適用于工業現場各種惡劣環境下測量軸承箱體、殼體或結構的絕對（相對于自由表面）振動。
該型產品在旋轉機械的振動故障監測、工程地質、地震監測、高層建筑和大型結構的振動、模態分析、交通橋梁、科研、教學領域的振動速度均有著廣泛的應用和測量前景。
