常用振動診斷方法——包絡分析法
常用振動診斷方法——包絡分析法

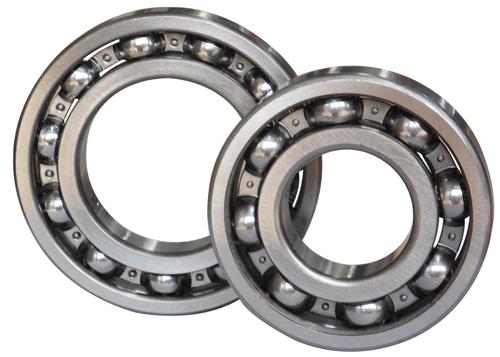

滾動軸承振動的診斷常用方法主要有對于滾動軸承類設備，目前國外更傾向于用包絡值來對軸承進行監測，而不再是之前的振動速度。在很多情況下，大部分工程師只是看設備的振動速度是否在正常值范圍內。殊不知，即使在振動速度在正常范圍內，但包絡值可能已經很高。滾動軸承最常見的故障是軸承磨損，磨損類故障最大特點是無明顯的沖擊脈沖信號，常用的振動速度值滿足不了故障的監測。常用的軸承故障振動診斷方法主要有特征參數法、頻譜分析法和包絡法。頻域診斷方法中包絡法最為可靠而且非常成熟適宜于軸精密診斷方法。
今天我們就簡單學習下包絡法。
包絡法的主要特點就是它能分辨出來在同一時刻發生在同一個軸承中的狀態，最常見的是多種故障特征直白的在數據上表明，這相比振動速度監測，大大提高了故障識別的確定性，目前國外大多數工廠對故障監測大都采用包絡法。將故障有關的信號從高須調制信號中取出從而免了與其它低狀的具行極高的診斷可靠性和靈敏度?？梢詮膱D一達到警告或報警水平后進行振動信號分析出。
注：機器故障診斷：不平衡、不對中、 齒輪箱故障，涌動、電磁場故障、軸承診斷等
信號分析：速度，加速度頻譜分析、包絡頻譜分析

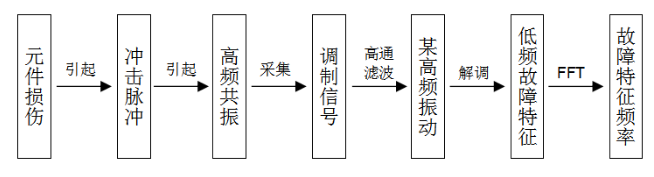

當軸承某一元件表面沖擊，金屬之間的結觸，摩擦，潤滑不良等，產生脈沖力，由于沖擊力包含軸承組件、軸承座、機器結構及傳感器的固有頻率所以必然引起測振系統的共振。得到的加速度信號里包含正常和非正常的頻率和其諧波成分，然后用軟件或硬件方法進行解調處理即可得到包含故障特征頻率及低頻包絡信號，對信號進行分析就可以很容易地診斷出軸承的故障來。
包絡法適用于局部損傷類故障對于磨損類故障和間隙增大故障也有一定的效果。
